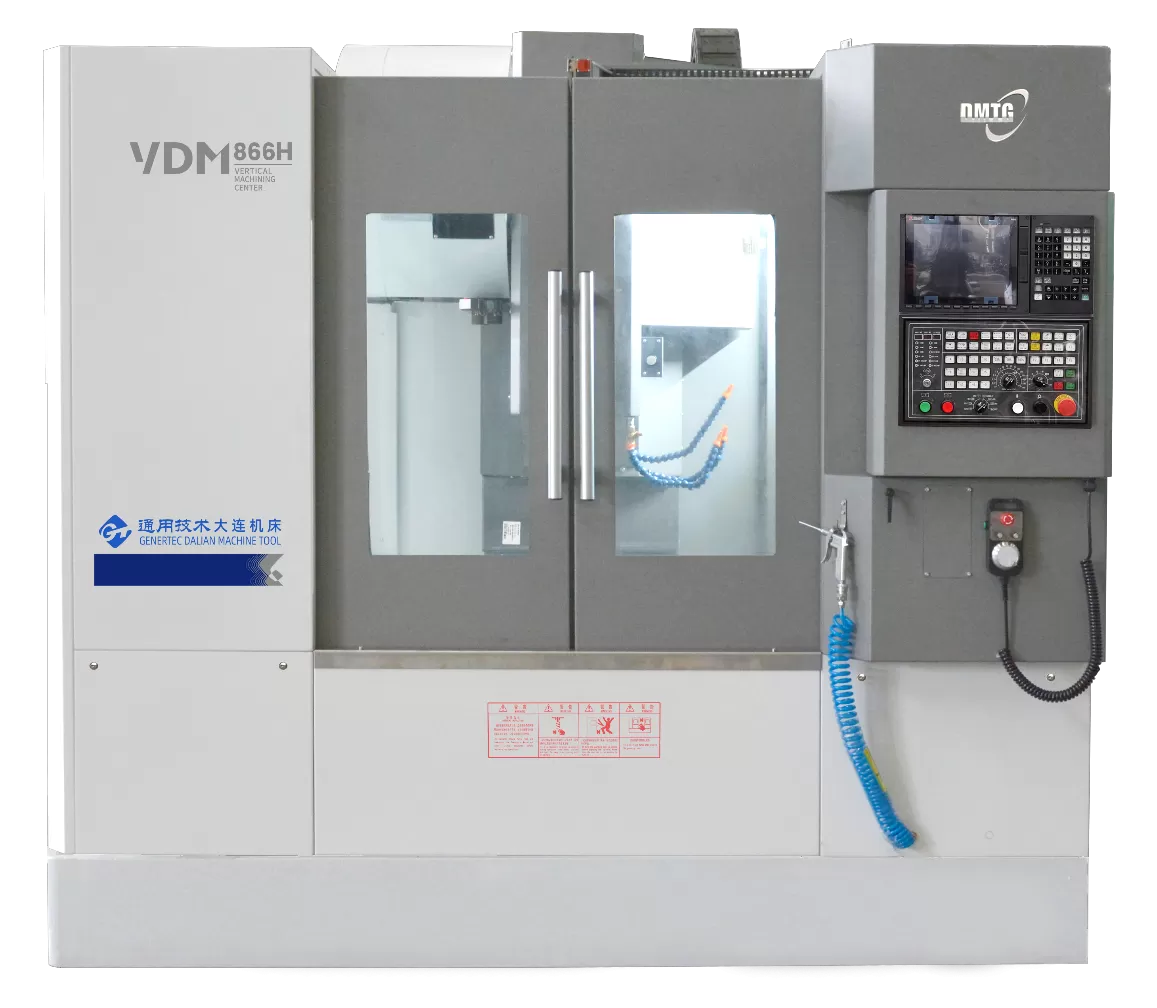

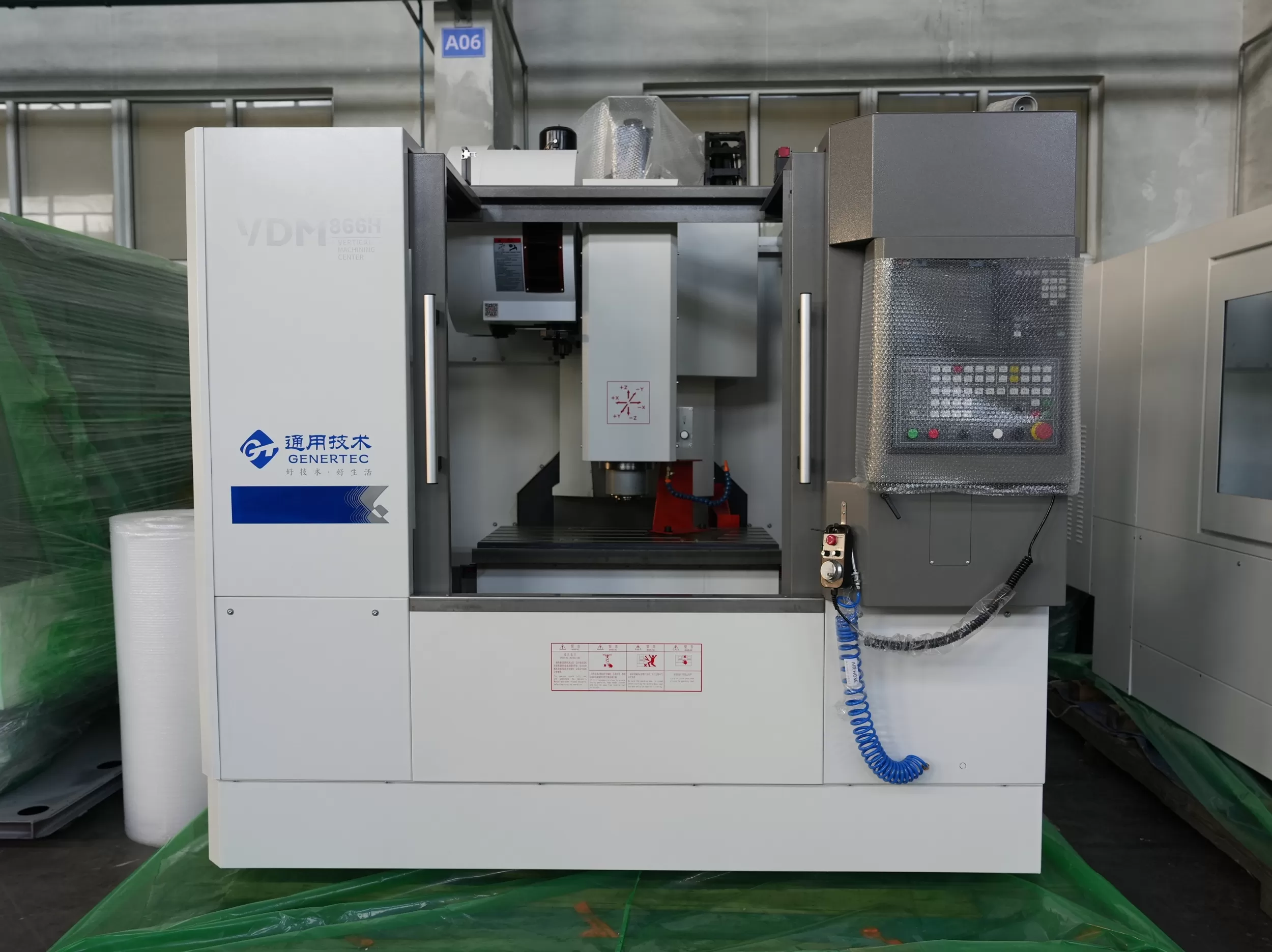

VDM866H Dik İşleme Merkezi, Dalian Machine Tool Group (DMTG) tarafından geliştirilen yeni nesil yüksek performanslı CNC işleme merkezidir. Otomatik takım değiştirme, otomatik yağlama, otomatik soğutma ve otomatik talaş tahliye sistemleri ile donatılmış olan bu makine, modern üretim süreçlerinin ihtiyaç duyduğu verimlilik, hassasiyet ve güvenilirliği bir arada sunar.
Otomotiv, kalıpçılık, genel makine imalatı, 5G haberleşme ekipmanları ve medikal cihaz üretimi gibi birçok sektörde kullanılan VDM866H; düz yüzeyli parçalar, disk tipi parçalar, gövde parçaları ve hassas komponentlerin işlenmesi için ideal bir çözümdür.
Tek bağlamada frezeleme, boralama, delme, raybalama, kılavuz çekme ve diş açma gibi birçok işlemi gerçekleştirebilen makine, üretim sürelerini azaltırken işleme hassasiyetini ve verimliliğini artırır.

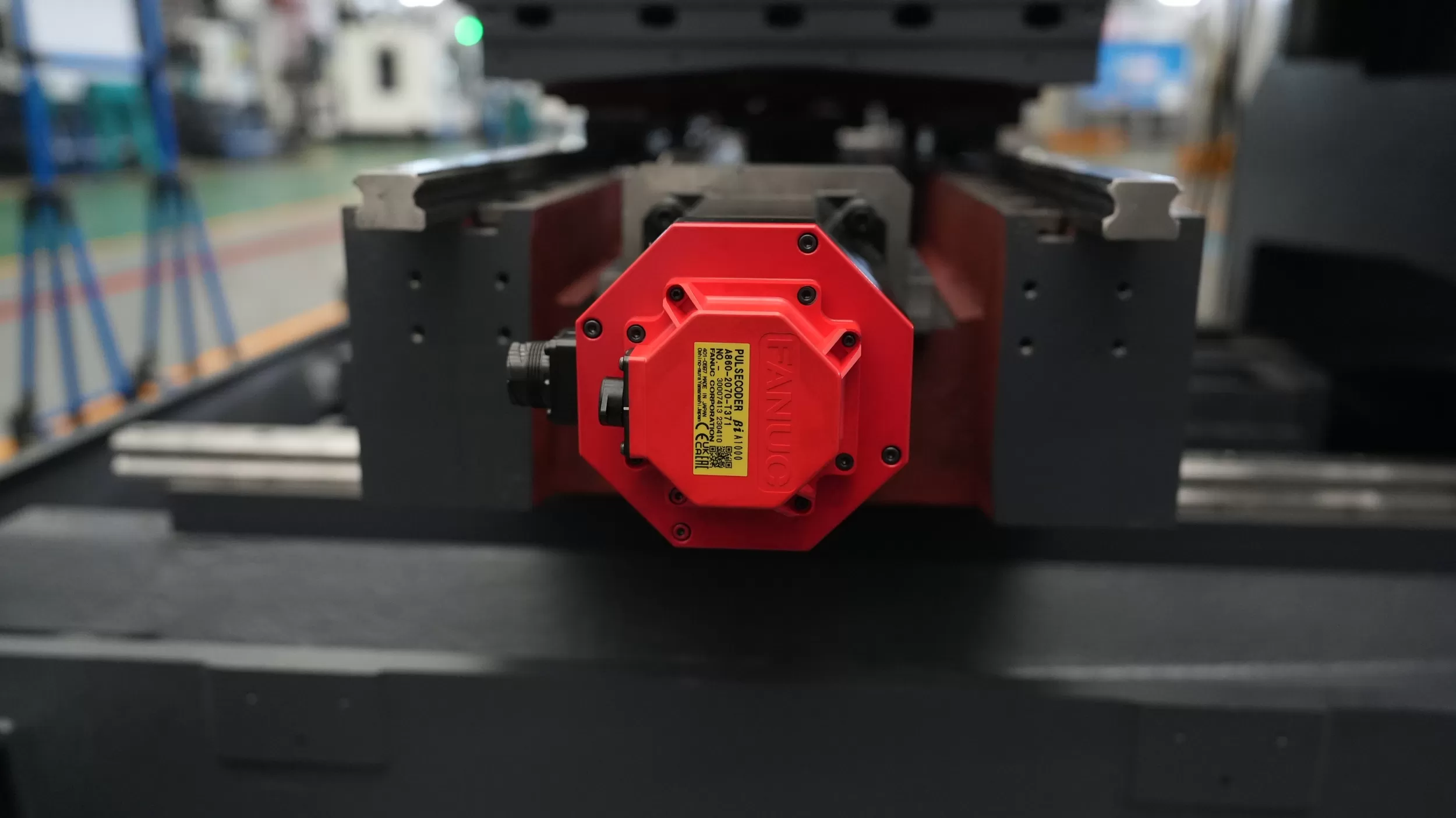

Makinede yüksek rijitlik ve hassasiyet sağlayan lineer makaralı kızaklar kullanılmaktadır:
Avantajları:
| Teknik Özellikler | VDM866H | |
|---|---|---|
| Tabla Ölçüsü (U × G) | mm | 1000 × 500 |
| Maksimum Tabla Yükü | kg | 600 |
| T Kanal Sayısı × Genişliği × Aralığı | mm | 5 × 18 × 100 |
| X / Y / Z Eksen Hareket Mesafesi | mm | 820 / 600 / 600 |
| X / Y / Z Kızak Sistemi | - | Lineer Makaralı Kızak |
| İş Mili Merkezi - Kolon Mesafesi | mm | 623 |
| İş Mili Ucu - Tabla Mesafesi | mm | 120 ~ 720 |
| X / Y / Z Hızlı Hareket Hızı | m/dak | 48 / 48 / 48 |
| Maksimum Kesme İlerlemesi | m/dak | 10 |
| İş Mili Motor Gücü | kW | 7,5 / 11 |
| Maksimum İş Mili Devri | dev/dak | 12.000 (Direkt Tahrik) |
| İş Mili Konikliği | - | BT40 (7:24) |
| Takım Magazin Kapasitesi | Adet | 24 |
| Takım Değiştirici Tipi | - | Kollu Tip (ATC) |
| Takım Tutucu Tipi | - | BT40 - 45° |
| Maksimum Takım Ağırlığı | kg | 8 |
| Maksimum Takım Çapı | mm | Ø75 / Ø155* |
| Takım Değişim Süresi (T-T) | sn | 2,5 |
| Konumlandırma Hassasiyeti (X/Y/Z) | mm | 0,006 / 0,006 / 0,006 |
| Tekrarlanabilirlik Hassasiyeti (X/Y/Z) | mm | 0,004 / 0,004 / 0,004 |

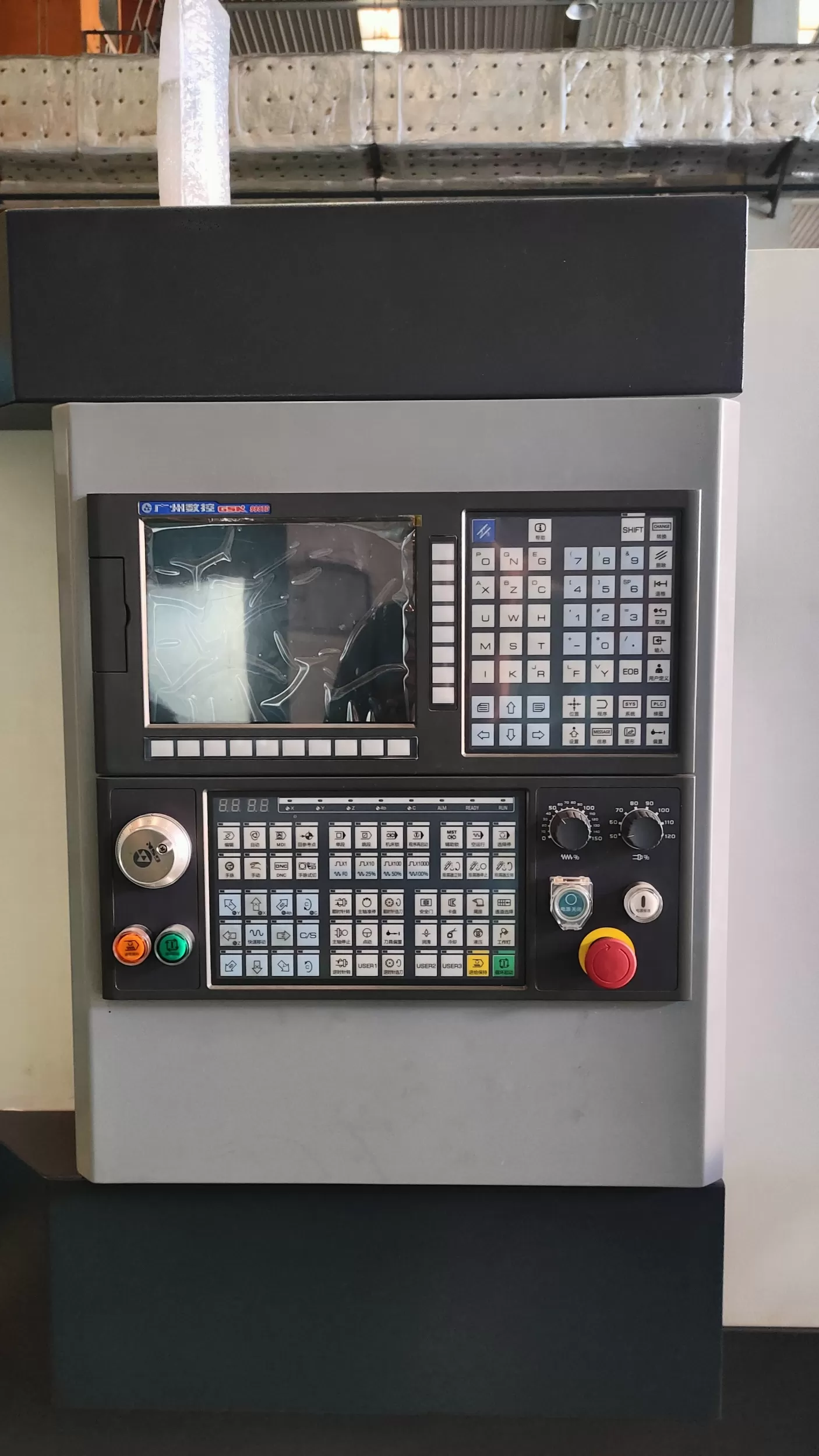

| CNC Kontrol Ünitesi | - | Mitsubishi M80B, FANUC 0i-MF Plus, GSK25iMC, KND K2000MF3i |
| Makine Ölçüleri (U × G × Y) | mm | 3165 × 2280 × 2818 |
| Makine Ağırlığı | kg | 5.800 |
| ● Standart Ekipmanlar | ○ Opsiyonel Donanımlar |
|---|---|
| • Mitsubishi M80B CNC kontrol sistemi | • FANUC 0i-MF Plus, GSK25MC, KND K2000MF3i CNC kontrol sistemleri |
| • Lineer makaralı kızaklar | • 15.000 dev/dak direkt tahrikli iş mili |
| • 12.000 dev/dak direkt tahrikli iş mili (iş mili yağ soğutmalı) | • İş milinden soğutma (Through Spindle Coolant - TSC) |

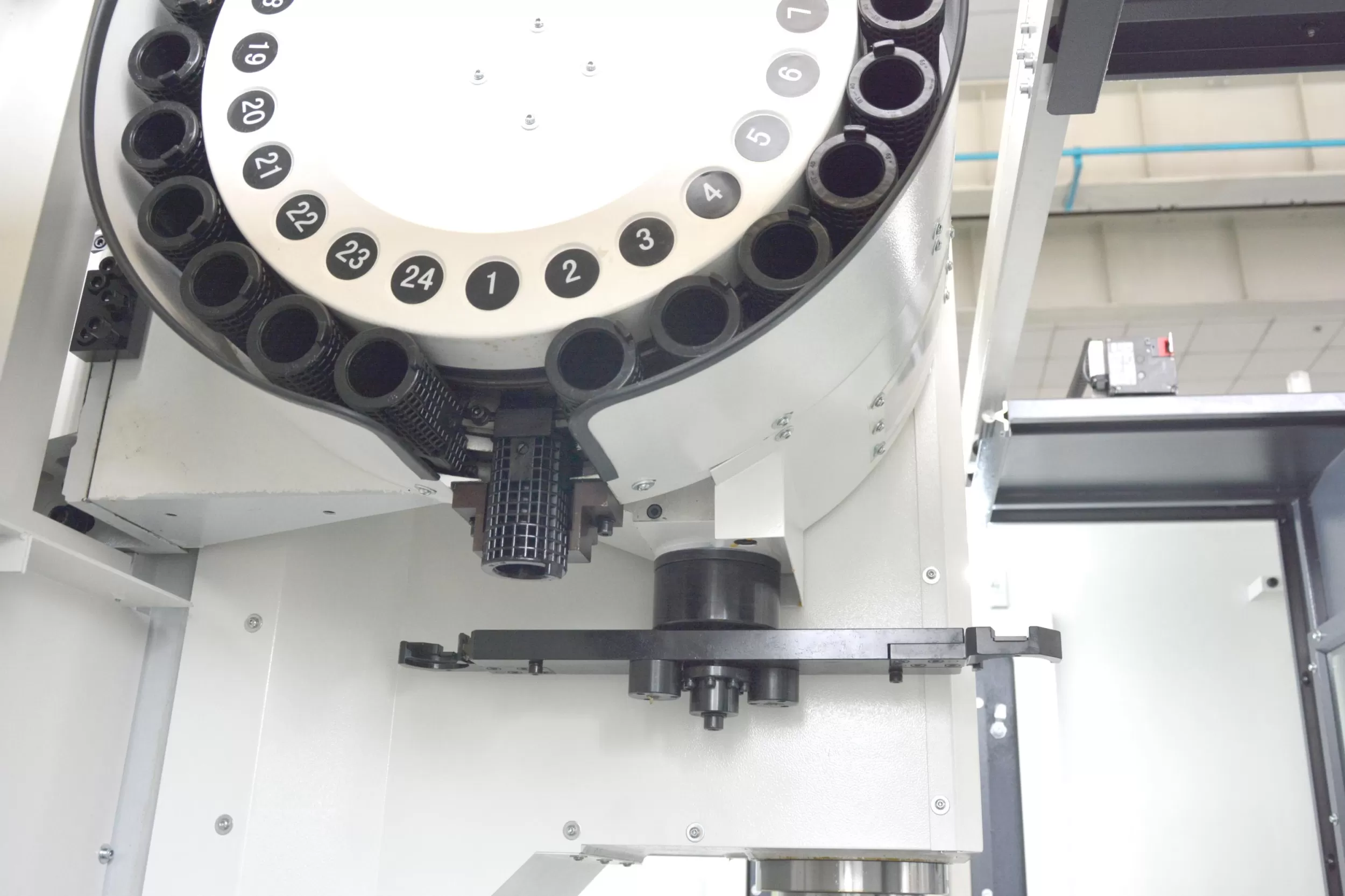

| • 24 takımlı kollu tip otomatik takım değiştirici (ATC) | • 2 MPa (5~7 MPa opsiyonlu) yüksek basınçlı soğutma ünitesi |
| • 48 m/dak hızlı eksen hareket hızı | • 11 / 15 kW iş mili motoru |
| • Yüksek debili soğutma sistemi | • Dahili spiral talaş konveyörü |
| • Çift eğimli yatak tasarımı ve arka talaş tahliye sistemi | • Harici zincir tip talaş konveyörü |
| • MPG elektronik el çarkı | • Otomatik ön emniyet kapısı |
| • Elektrik panosu soğutma sistemi | • Makine temizleme su tabancası |
| • İç kapı emniyet koruma sistemi | • Yağ buharı toplama sistemi (Oil Mist Collector) |

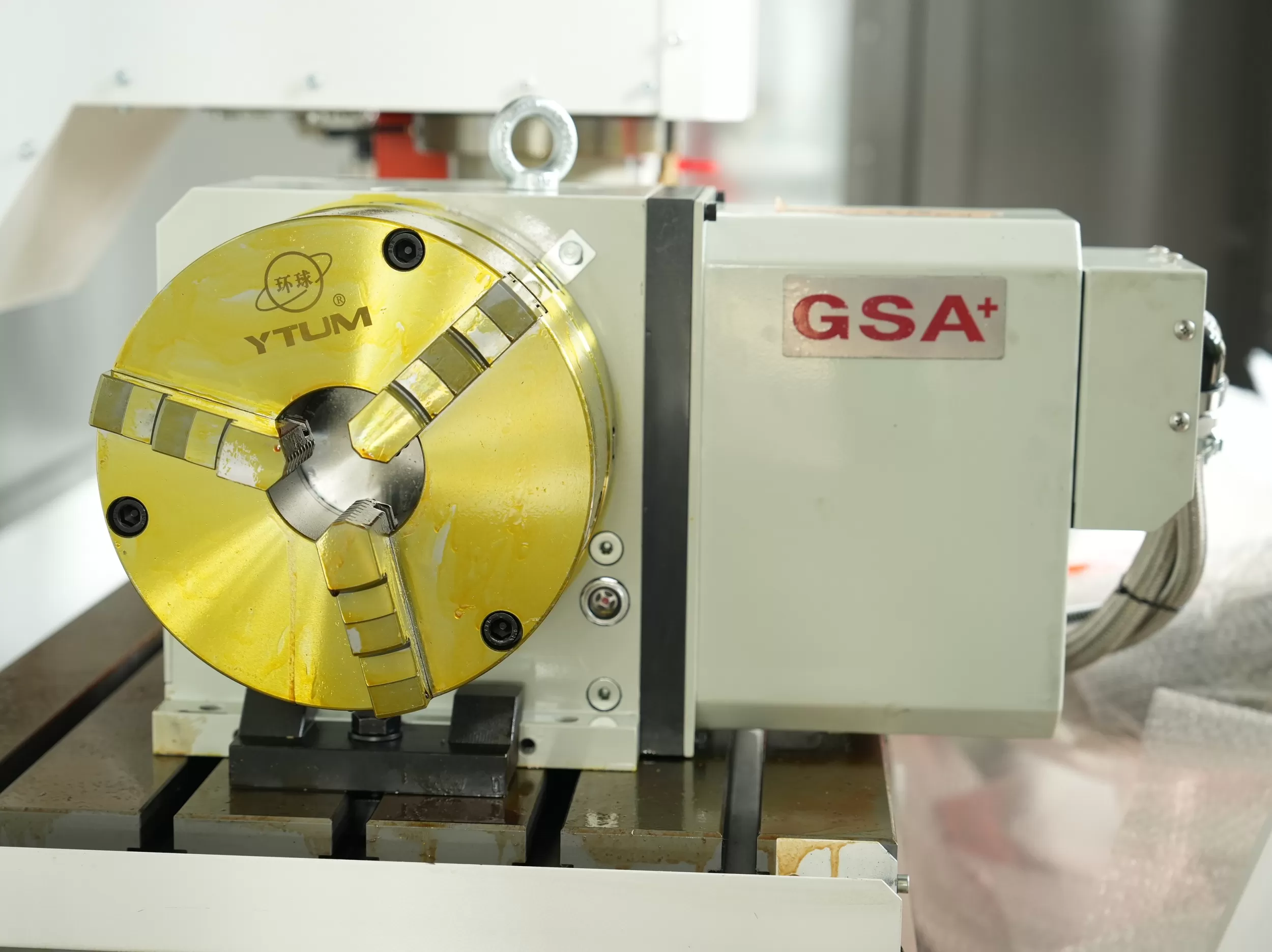

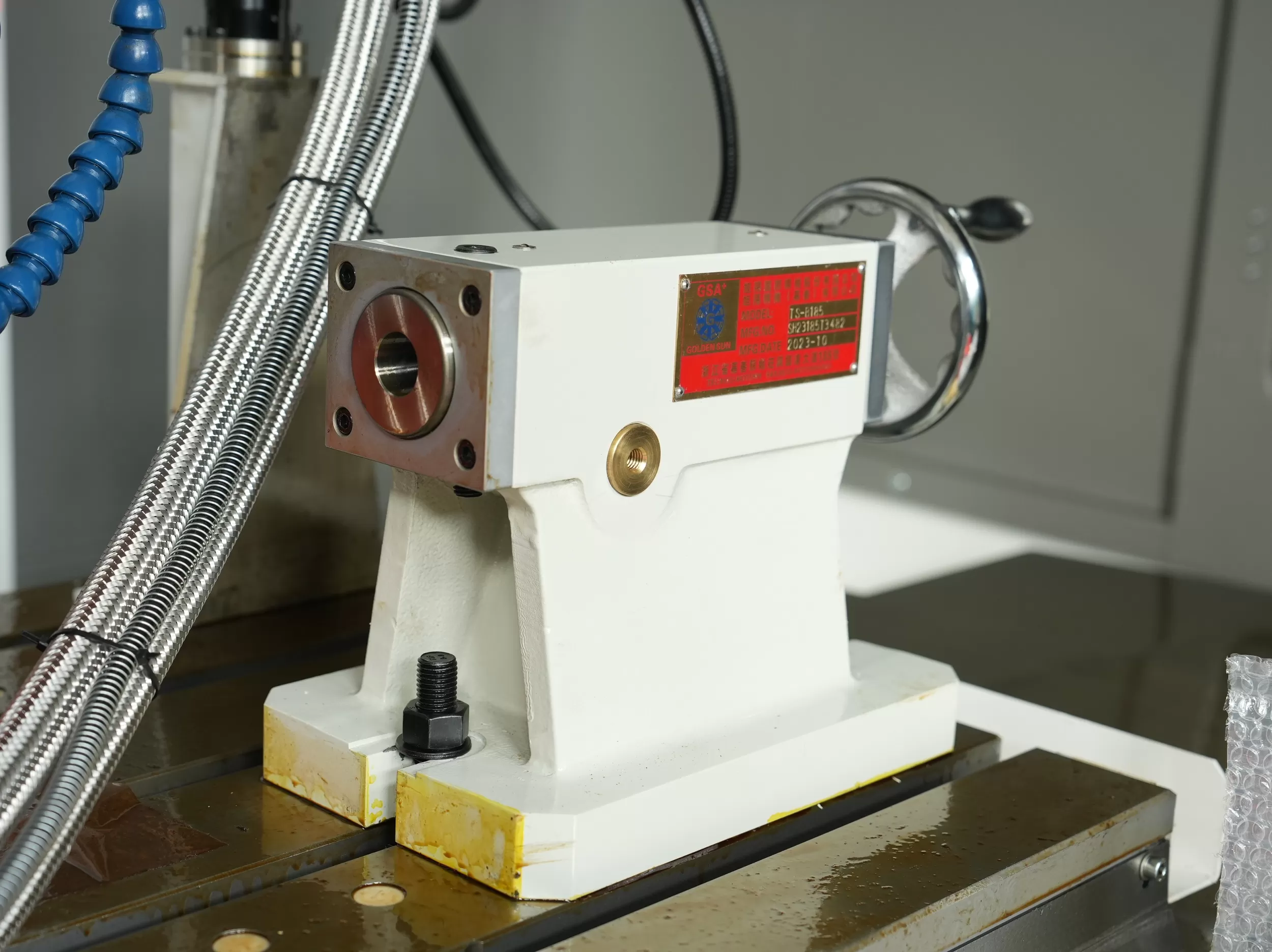

| • CNC döner tabla (4. Eksen) | |
| • Elektrik panosu klima ünitesi | |
| • Lineer cetvel sistemi (Tam Kapalı Çevrim Kontrol) |
