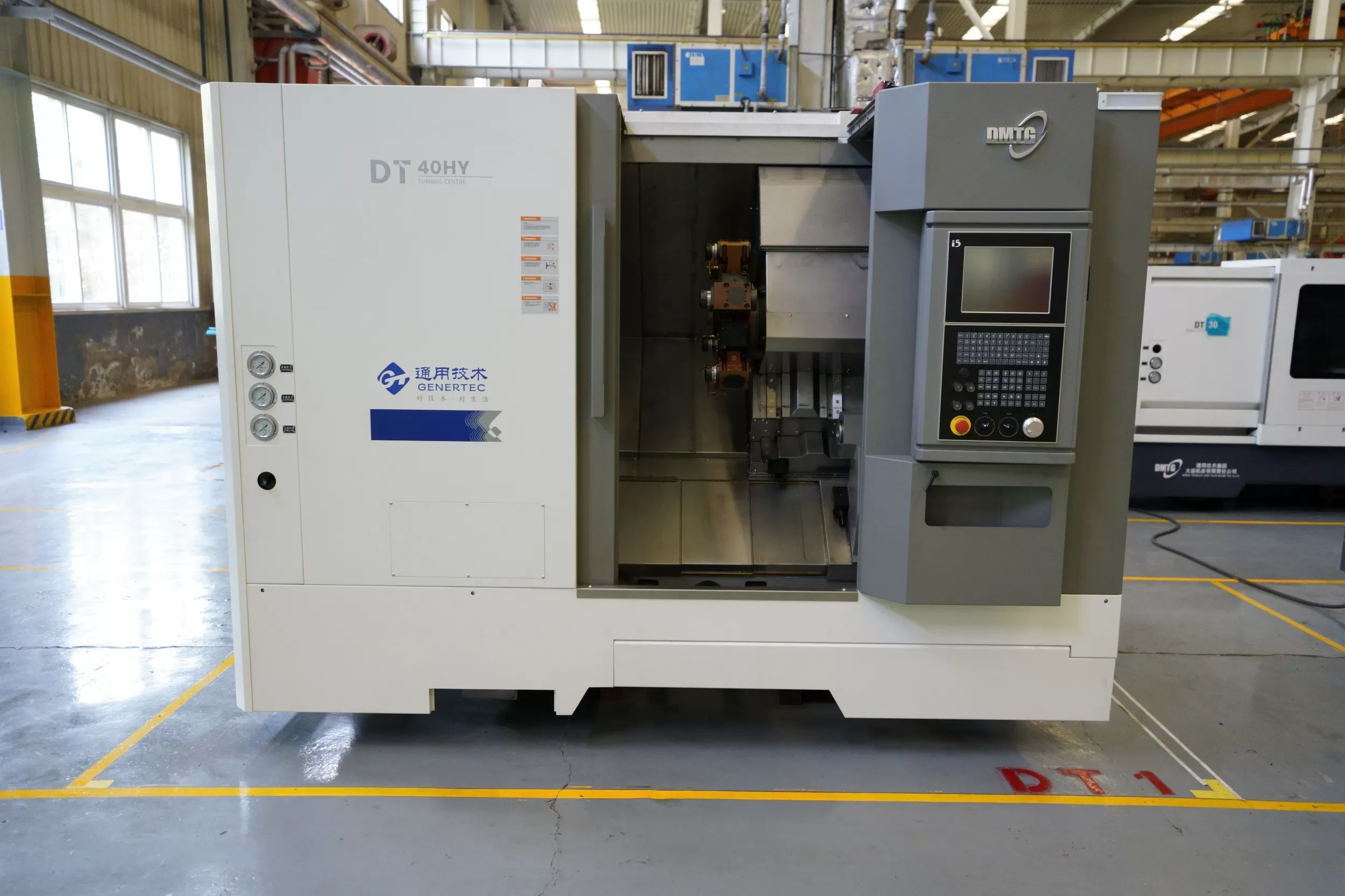

DT-40HY CNC Torna Merkezi, dört eksenli interpolasyon kabiliyetine sahip, yarı kapalı çevrim kontrollü yüksek performanslı bir tornalama ve frezeleme merkezidir. Tek parça döküm gövde yapısı ve 40° eğimli yatak tasarımı sayesinde yüksek rijitlik, üstün işleme hassasiyeti ve uzun süreli kararlı performans sunar.

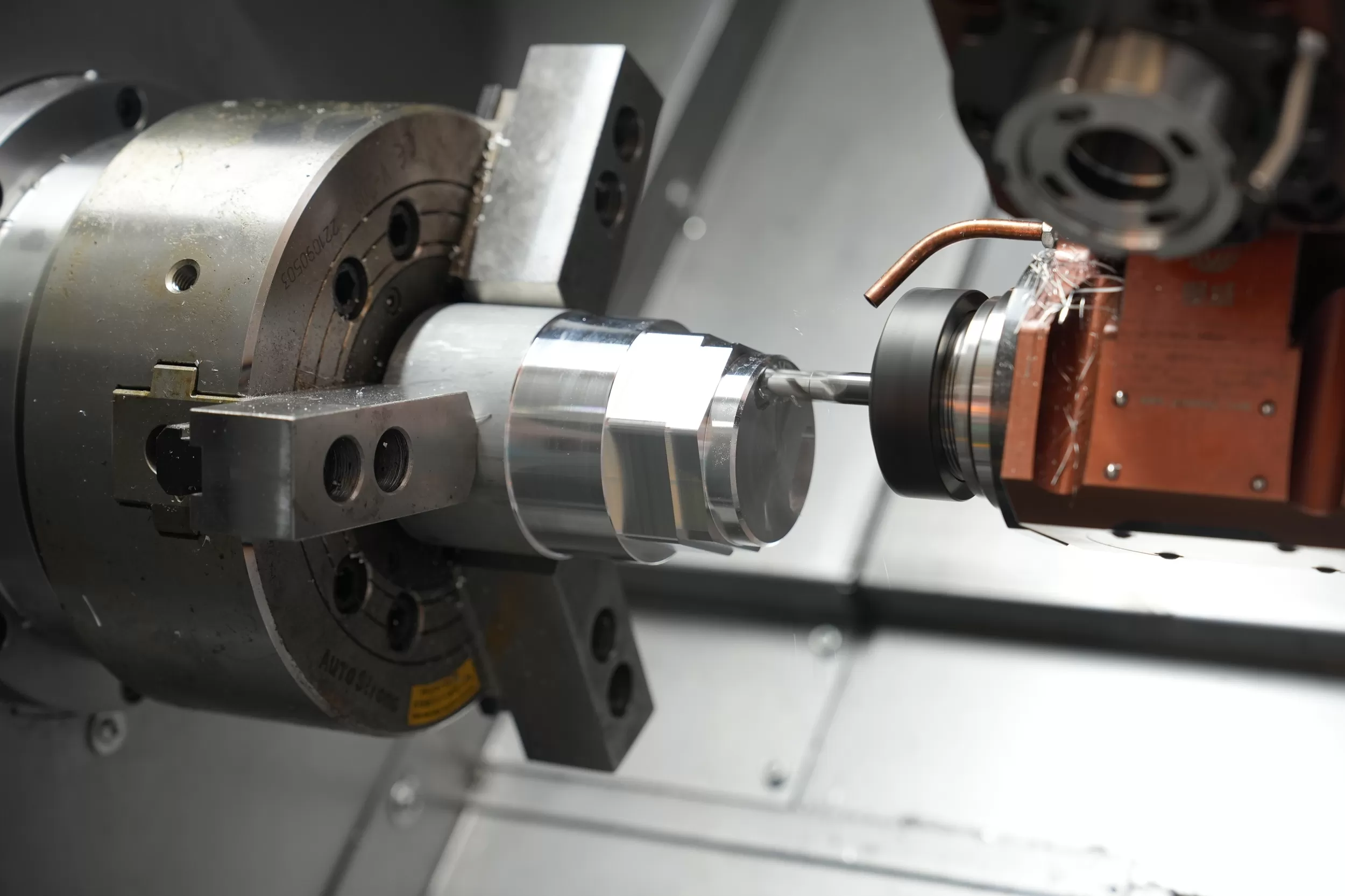

Makinede kullanılan lineer kızaklı araba ve punta sistemi düşük sürtünme katsayısı sağlayarak yüksek hızlarda dahi hassas ve stabil hareket imkânı sunar. FANUC CNC kontrol sistemi ve AC servo tahrik teknolojisi ile donatılan DT-40HY, güçlü ve yüksek devirli servo iş mili motoru sayesinde tornalama, delme, kılavuz çekme ve frezeleme operasyonlarını tek bağlamada gerçekleştirebilir.

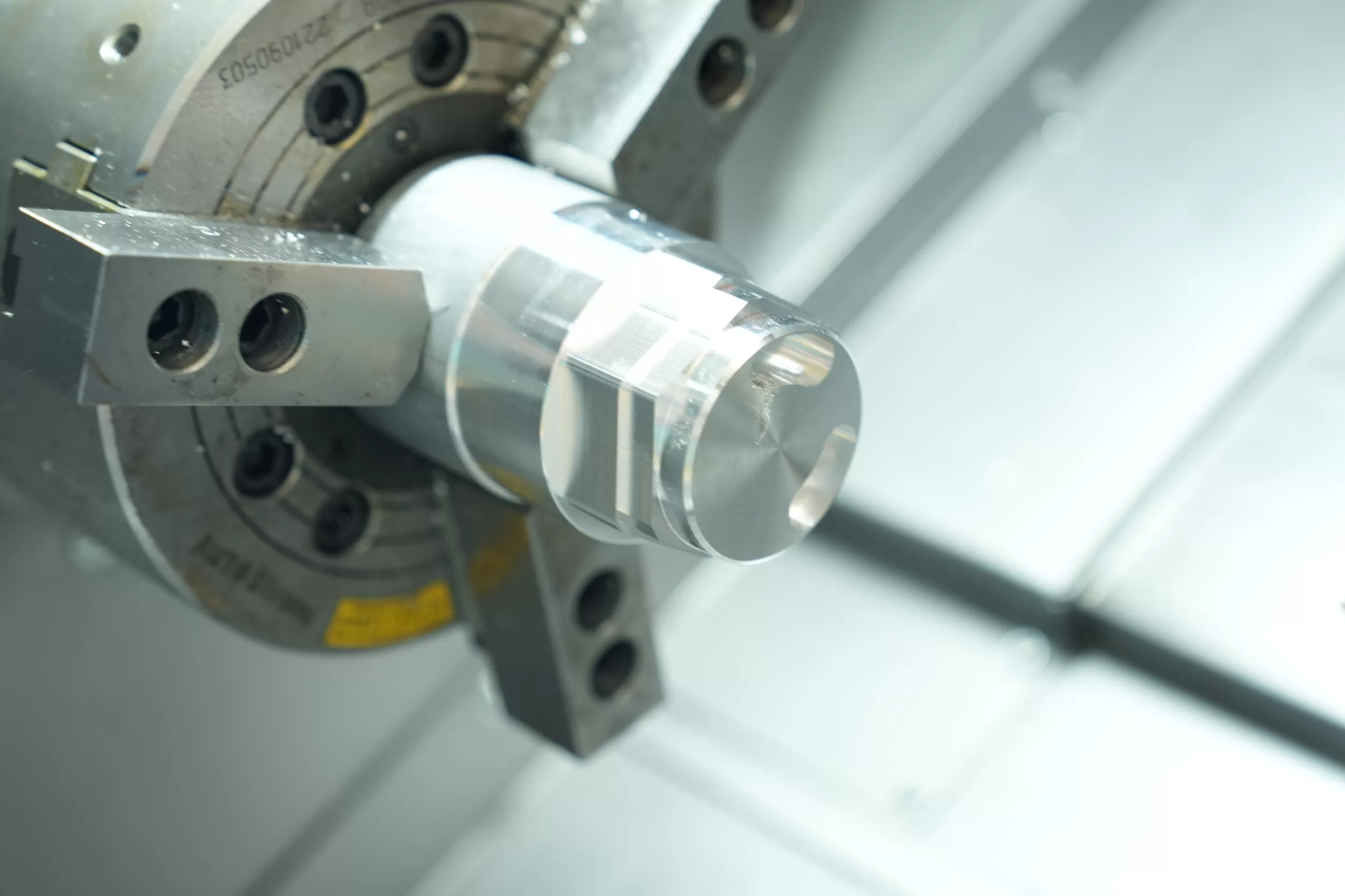

Ø310 mm'ye kadar olan parçaların işlenmesi için tasarlanan DT-40HY, otomotiv, hidrolik ekipman, havacılık yan sanayi, enerji ve genel makine imalatı sektörlerinde yüksek verimlilik ve esnek üretim imkânı sağlar.
Makinenin hassasiyetini doğrudan etkileyen yatak gövdesi, kızak, bilyalı vida ve destek elemanları gibi temel bileşenlerin yapısal tasarımı ve işleme hassasiyeti titizlikle optimize edilmiştir. Montaj sürecine ilave kalite kontrol parametreleri eklenerek makinenin genel hassasiyeti ve güvenilirliği artırılmıştır.
Bu gelişmiş mühendislik yaklaşımı sayesinde tekrarlanabilir konumlandırma hassasiyeti %30 oranında iyileştirilmiş, uzun süreli üretimlerde yüksek doğruluk korunmuştur.
Makine; lineer kızaklar ve bilyalı vidalar için sürekli ve etkin otomatik yağlama sistemi, otomatik talaş tahliye sistemi ve güçlü soğutma sistemi ile donatılmıştır. Bu yapı uzun süreli ve kesintisiz çalışma performansı sağlar.
Performans Değerleri:
Bu yüksek performanslı bileşenlerin optimum uyumu sayesinde işleme verimliliği %10'dan fazla artırılabilmektedir.
Makine tamamen kapalı koruma kabini ile donatılmış olup talaş ve soğutma sıvısının çalışma alanı dışına çıkmasını engeller.
Gelişmiş güvenlik sistemi;
ile desteklenmiştir.
Bu özellikler sayesinde DT-40HY, özellikle 24 saat kesintisiz çalışan otomatik üretim hatları için güvenilir ve verimli bir çözüm sunar.
| Teknik Özellikler | Birim | DT-40HY |
|---|---|---|
| Yatak Üzeri Maksimum Çevirme Çapı | mm | Φ580 |
| Maksimum İşleme Çapı (Mil / Disk) | mm | Φ350 / Φ380 |
| Maksimum İşleme Boyu | mm | 555 / 1055 (İtalyan Taret) 445 / 945 (Çin Taret) |
| Kızak Sistemi | - | Lineer Kızak |
| İş Mili Burun Tipi | - | A2-6 (Opsiyonel A2-8) |
| Ayna Çapı | inç | 8" / 10" |
| İş Mili Devir Aralığı | dev/dak | 4.000 / 3.500 |
| İş Mili Delik Çapı | mm | Φ70 / Φ87 |
| Maksimum Çubuk Geçirme Kapasitesi | mm | Φ51 / Φ73 |
| İş Mili Motor Gücü | kW | 11 / 15 |
| X Ekseni Hareket Mesafesi | mm | 215 |
| Z / Y Ekseni Hareket Mesafesi | mm | 555 / 1055 mm (Z) ±50 mm (Y) |
| X / Z Hızlı Hareket Hızı | m/dak | 30 / 30 |

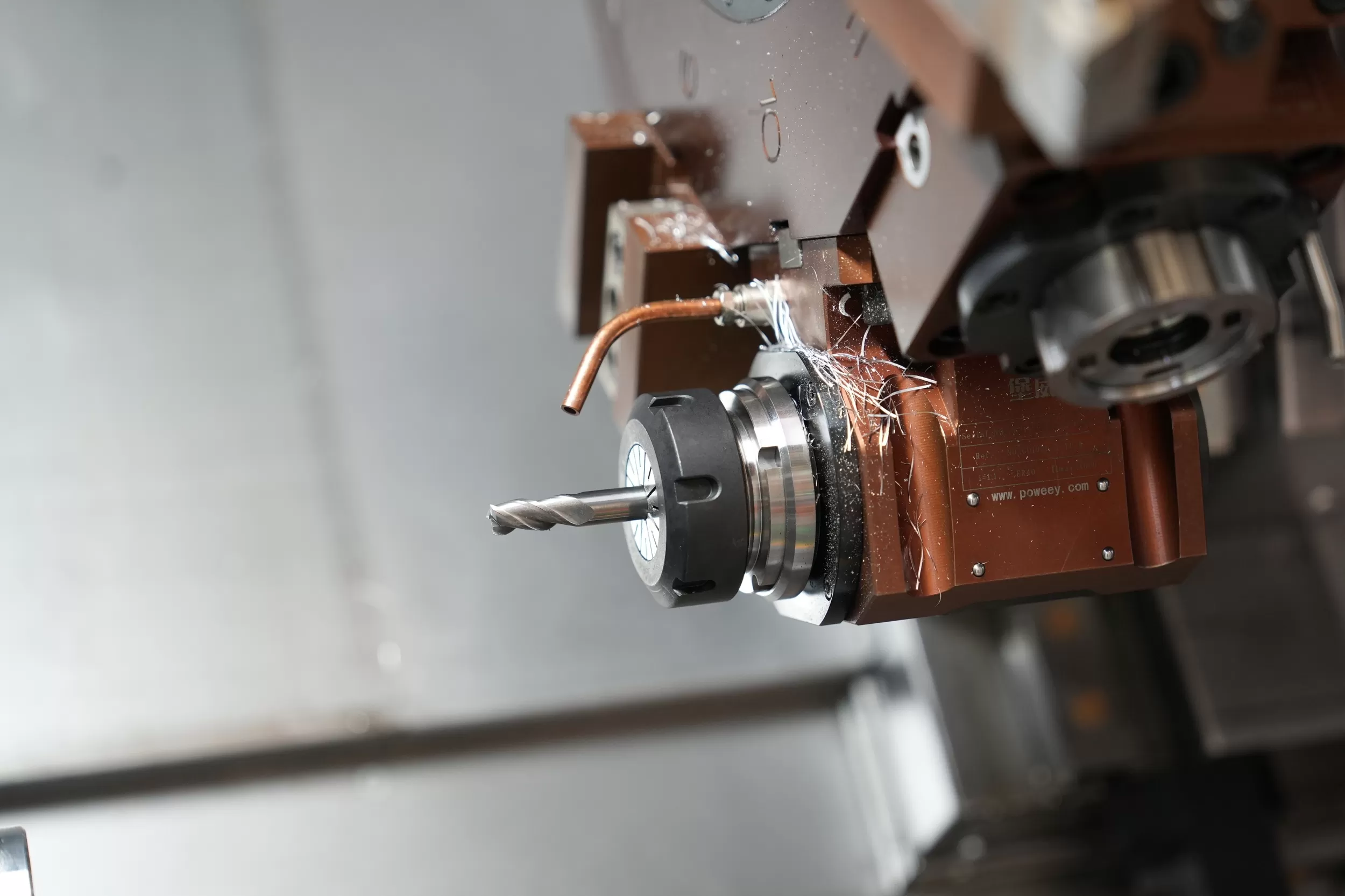

| Taret Tipi | - | 12 İstasyonlu Canlı Takımlı Taret |
| Takım Kesiti | mm | 25 × 25 |
| İndeksleme Süresi (Komşu / En Uzak) | sn | 0,49 / 0,96 (İtalyan Taret) |
| Punta Kovan Çapı | mm | Φ85 |
| Punta Kovan Stroku | mm | 140 |
| Konumlandırma Hassasiyeti (X/Z/C/Y) | mm | X: 0,005 Z: 0,007~0,008 C: 31″ Y: 0,005 |
| Tekrarlanabilirlik Hassasiyeti (X/Z/C/Y) | mm | X: 0,003 Z: 0,004~0,005 C: 13″ Y: 0,005 |

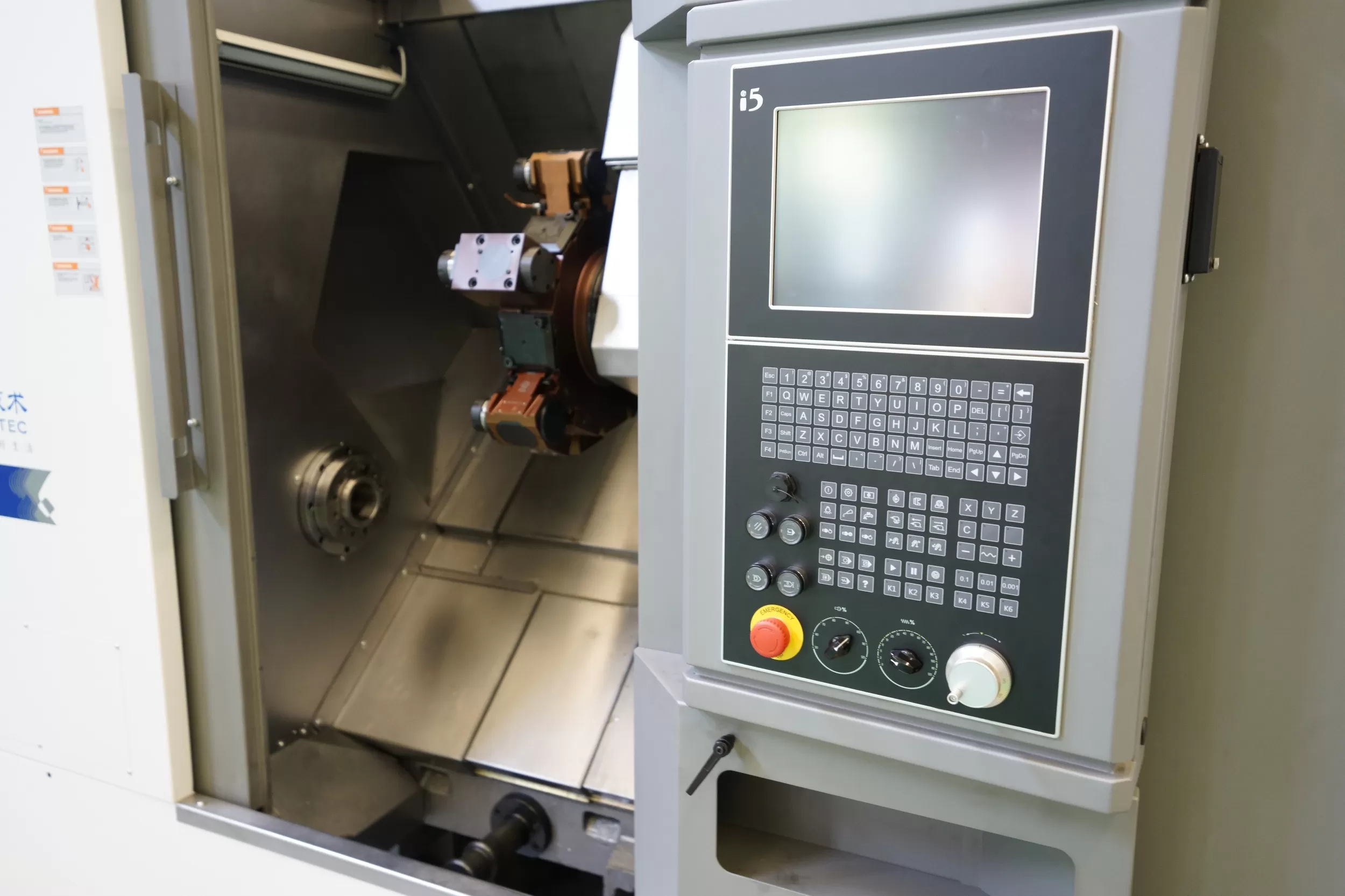

| CNC Kontrol Ünitesi | - | FANUC 0i-TF Plus / SIEMENS 828D |
| Makine Ölçüleri (U × G × Y) | mm | 2922 × 1900 × 2260 (600 mm Z) 3422 × 1900 × 2260 (1000 mm Z) |
| Makine Ağırlığı | kg | 5.500 / 6.500 |
| ● Standart Ekipmanlar | ○ Opsiyonel Donanımlar |
|---|---|
| • DT Serisi için 12 istasyonlu hidrolik taret | • Vidalı mil tahrikli punta |
| • DT-H Serisi için yerli veya İtalyan üretimi 12 istasyonlu canlı takımlı taret | • Takım ölçme sistemi (Tool Presetter) |
| • NSK iş mili rulmanları ve X/Z eksen rulmanları | • Elektrik panosu klima ünitesi |
| • X/Z THK bilyalı vidalar ve X/Z THK lineer kızaklar | • Yağ buharı ayırıcı (Oil Mist Separator) |
| • Hidrolik ayna | • Boydan delikli hidrolik ayna ve hidrolik silindir |
| • Hidrolik punta | • Çubuk sürücü (Bar Feeder) ve parça yakalayıcı |
| • Elektrik panosu soğutma sistemi | • Yerli üretim hidrolik sabit yatak (Steady Rest) |
| • Zincir tip talaş konveyörü | • Alman üretimi hidrolik sabit yatak (Steady Rest) |
| • Otomatik merkezi yağlama sistemi | • Otomatik kapı |
| • Standart takım seti |
