DT Serisi eğik yataklı CNC torna tezgâhları, otomotiv, kalıpçılık, rulman üretimi, petrol, madencilik ve genel makine imalatı gibi sektörlerde kullanılan mil tipi ve disk tipi parçaların işlenmesi için geliştirilmiştir.
Yüksek rijitlikli gövde yapısı ve hassas hareket sistemi sayesinde üstün işleme performansı sunan DT Serisi, parçaların tek bağlamada birden fazla operasyonla işlenmesine olanak tanır. Tornalama, delik işleme, kanal açma ve boralama gibi işlemler otomatik olarak gerçekleştirilebilir.
Bu sayede üretim süreleri kısalırken, işleme hassasiyeti ve verimlilik önemli ölçüde artırılır. DT ve DT-H Serisi torna tezgâhları, seri üretim ve yüksek hassasiyet gerektiren uygulamalar için ideal bir çözüm sunmaktadır.
DT Serisi eğik yataklı CNC torna tezgâhları, otomotiv, kalıpçılık, rulman, petrol, madencilik ve genel makine imalatı sektörlerinde mil tipi ve disk tipi parçaların işlenmesi için geliştirilmiştir. Parçalar tek bağlamada tornalama, delik işleme, boralama ve benzeri birçok operasyonu otomatik olarak gerçekleştirebilir.
Yüksek rijitlikli gövde yapısı, güçlü iş mili sistemi ve hassas eksen hareketleri sayesinde DT Serisi, yüksek hassasiyet, üstün yüzey kalitesi ve verimli üretim performansı sunar. Otomasyon sistemleriyle entegrasyona uygun yapısı sayesinde seri üretim hatları için ideal bir çözümdür.
1. Üretim Hattına Uygun Tasarım
2. Geniş Çalışma Alanı
3. Gelişmiş CNC Kontrol Ünitesi
4. Yüksek Rijitlikli Gövde Yapısı
5. Yüksek Verimlilik ve Düşük Gürültü
6. Yüksek Hızlı ve Yüksek Rijitlikli İş Mili

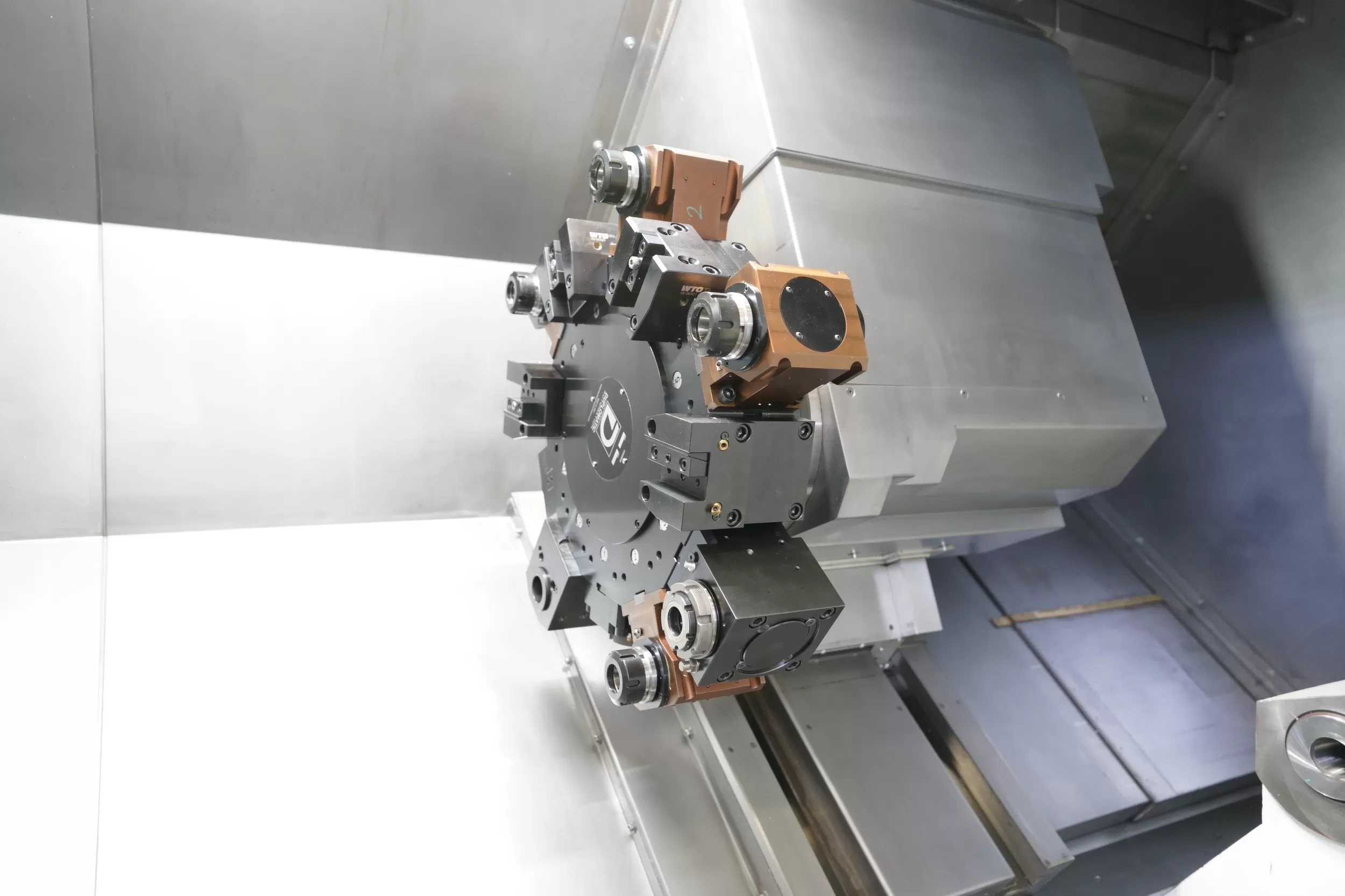

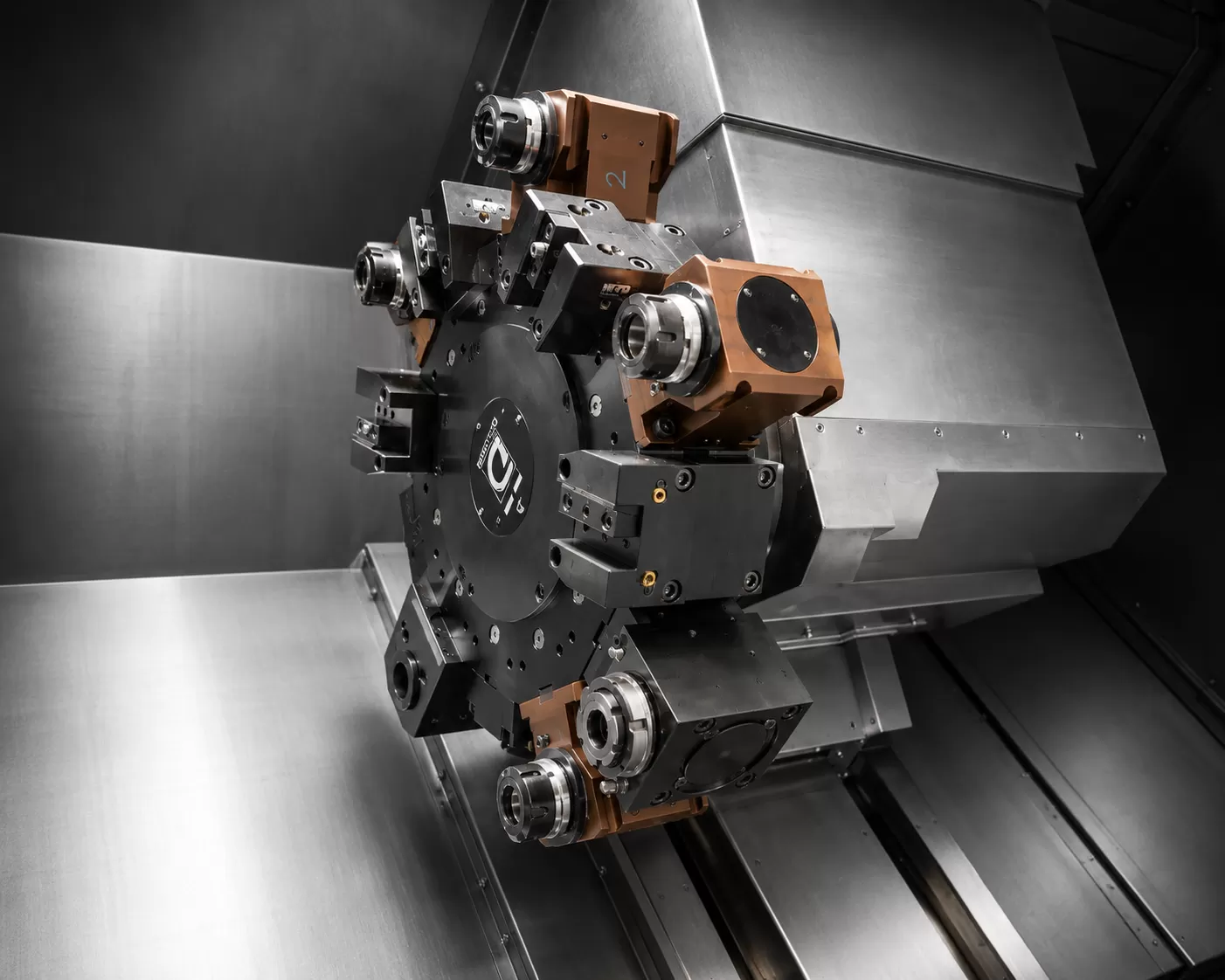

7. Güvenilir Servo Taret
8. Hassas Eksen Hareket Sistemi

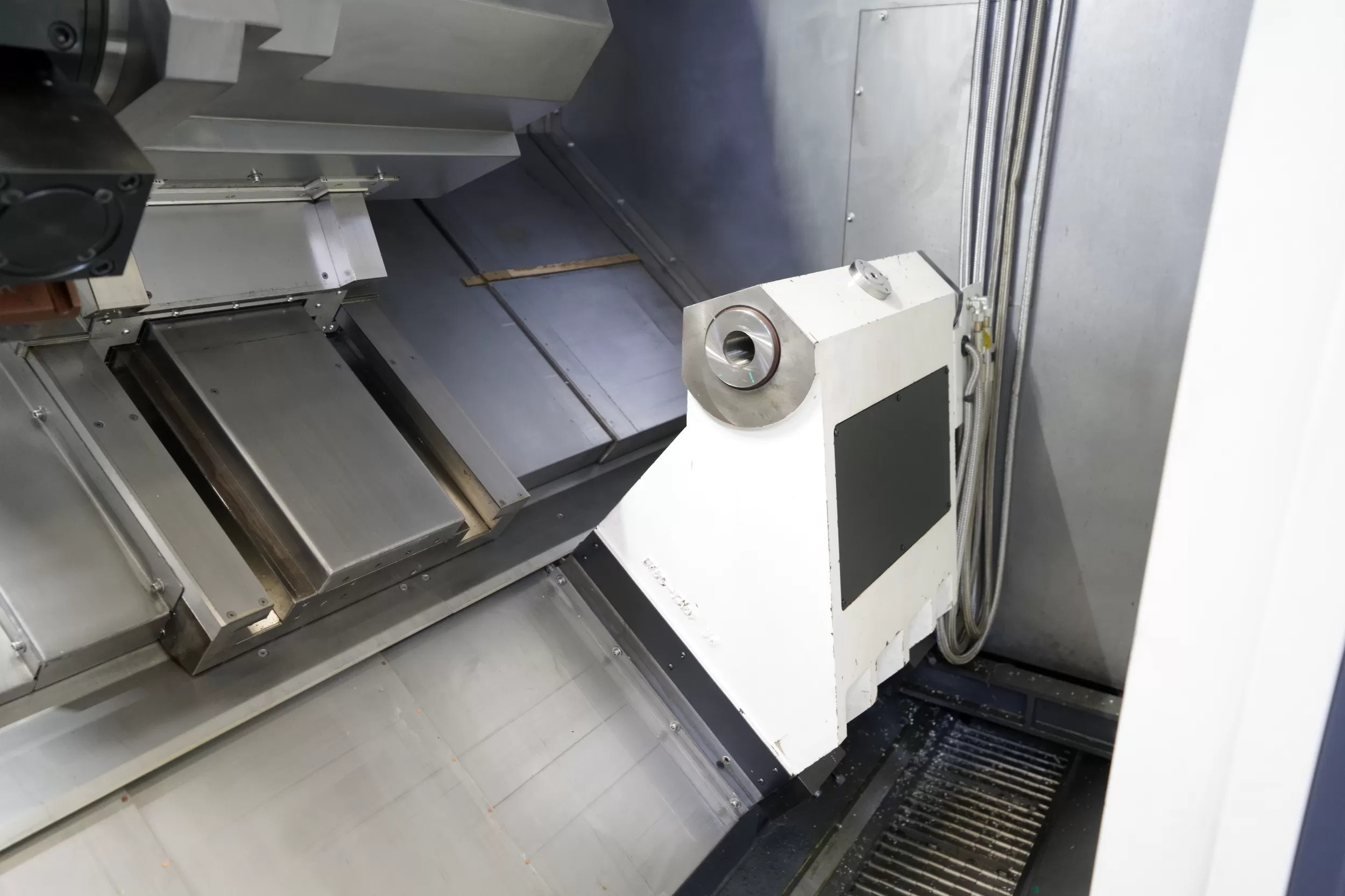

9. Hassas Hidrolik Punta
10. Merkezi Otomatik Yağlama Sistemi
11. Tam Kapalı Koruma Kabini
12. Talaş ve Soğutma Sistemi
✔ Yüksek hassasiyetli işleme
✔ Güçlü ve rijit eğik yatak tasarımı
✔ Otomasyon sistemlerine uygun yapı
✔ Düşük titreşim ve yüksek yüzey kalitesi
✔ Yüksek hızlı iş mili performansı
✔ Seri üretim için ideal çözüm
✔ FANUC kontrol sistemi ile güvenilir çalışma
✔ Otomotiv, rulman, enerji ve makine imalat sektörleri için uygun kullanım alanı

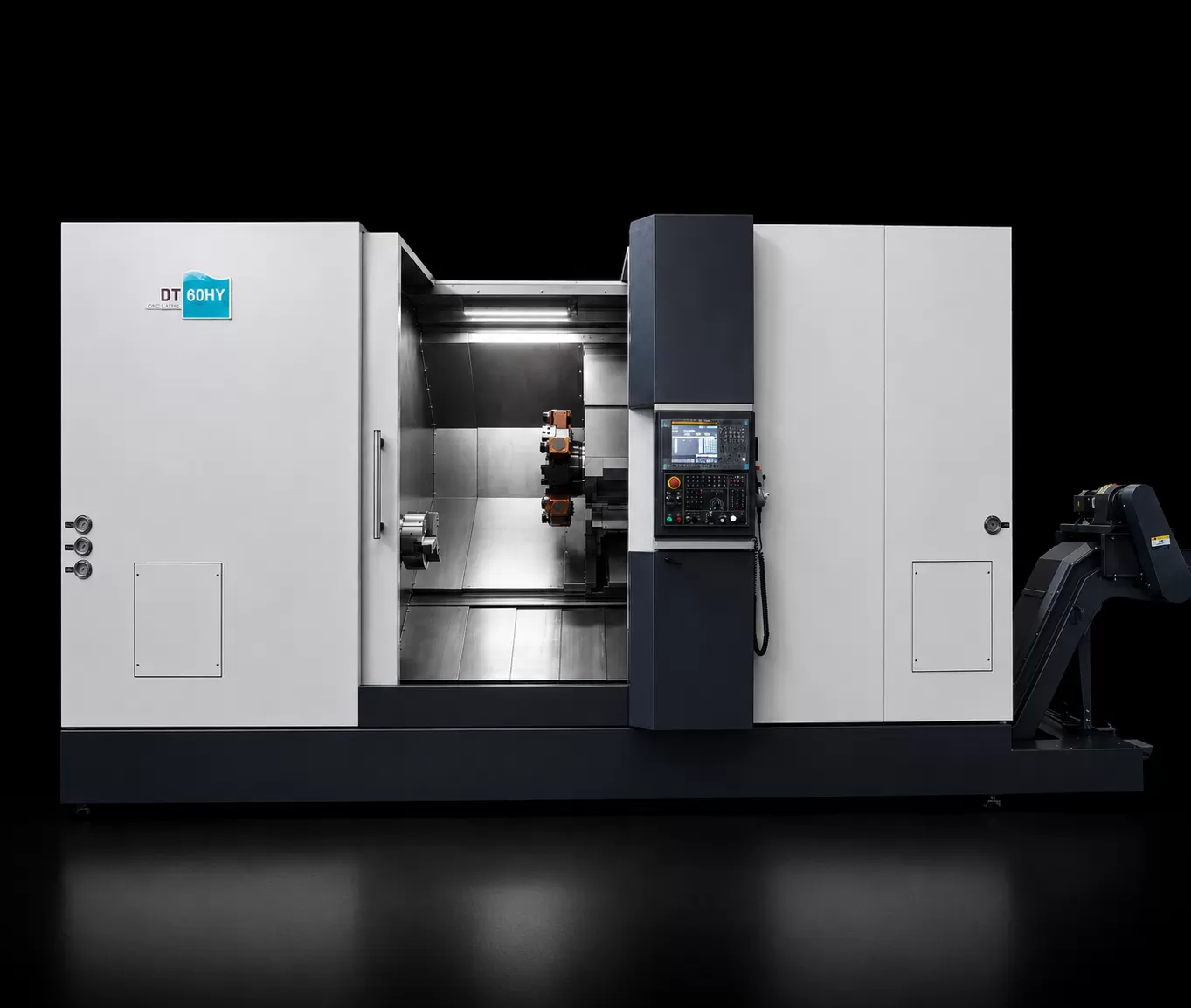

| Teknik Özellikler | DT-60HY | |
|---|---|---|
| Yatak Üzeri Maksimum Çevirme Çapı | mm | Φ920 |
| Maksimum İşleme Çapı (Mil / Disk) | mm | Φ600 / Φ440 |
| Maksimum İşleme Boyu | mm | 1000 |
| Kızak Sistemi | - | Kutu Kızak (Box Way) |
| İş Mili Burun Tipi | - | A2-8 |
| Ayna Çapı | inç | 12" |
| İş Mili Devir Aralığı | dev/dak | 3.000 |
| İş Mili Delik Çapı | mm | Φ97 |
| Maksimum Çubuk Geçirme Kapasitesi | mm | Φ82 |
| İş Mili Motor Gücü | kW | 18,5 / 22 |
| X Ekseni Hareket Mesafesi | mm | 395 |
| Z / Y Ekseni Hareket Mesafesi | mm | 1090 / ±60 |
| X / Z (Y) Hızlı Hareket Hızı | m/dak | 24 / 24 (Y: 12) |
| Taret Tipi | - | 12 İstasyonlu Canlı Takımlı Taret |
| Takım Kesiti | mm | 25 × 25 |
| İndeksleme Süresi (Komşu / En Uzak) | sn | 0,84 / 1,42 |
| Punta Kovan Çapı | mm | Φ100 |
| Punta Kovan Stroku | mm | 120 |
| Konumlandırma Hassasiyeti (X/Z/C/Y) | mm | X: 0,005 Z: 0,008 C: 31″ Y: 0,005 |
| Tekrarlanabilirlik Hassasiyeti (X/Z/C/Y) | mm | X: 0,003 Z: 0,005 C: 13″ Y: 0,003 |
| CNC Kontrol Ünitesi | - | FANUC 0i-TF Plus |
| Makine Ölçüleri (U × G × Y) | mm | 6320 × 2462 × 2720 |
| Makine Ağırlığı | kg | 13.000 |
| ● Standart Ekipmanlar | ○ Opsiyonel Donanımlar |
|---|---|
| • DT Serisi için 12 istasyonlu hidrolik taret | • Vidalı mil tahrikli punta |
| • DT-H Serisi için yerli veya İtalyan üretimi 12 istasyonlu canlı takımlı taret | • Takım ölçme sistemi (Tool Presetter) |
| • NSK iş mili rulmanları ve X/Z eksen rulmanları | • Elektrik panosu klima ünitesi |
| • X/Z THK bilyalı vidalar ve X/Z THK lineer kızaklar | • Yağ buharı ayırıcı (Oil Mist Separator) |

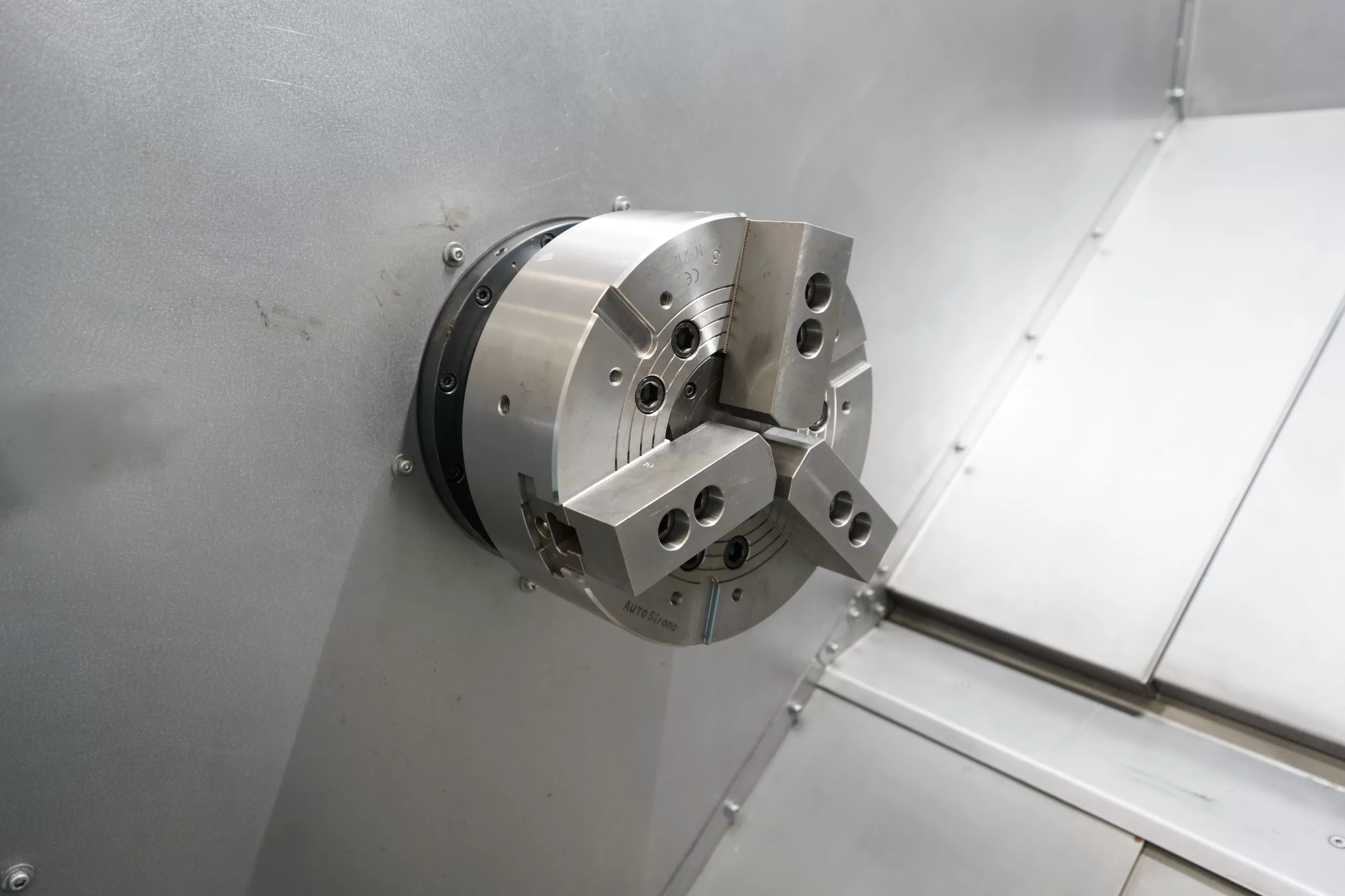

| • Hidrolik ayna | • Boydan delikli hidrolik ayna ve hidrolik silindir |
| • Hidrolik punta | • Çubuk sürücü (Bar Feeder) ve parça yakalayıcı |
| • Elektrik panosu soğutma sistemi | • Yerli üretim hidrolik sabit yatak (Steady Rest) |
| • Zincir tip talaş konveyörü | • Alman üretimi hidrolik sabit yatak (Steady Rest) |
| • Otomatik merkezi yağlama sistemi | • Otomatik kapı |
| • Standart takım seti |
