DL32MH

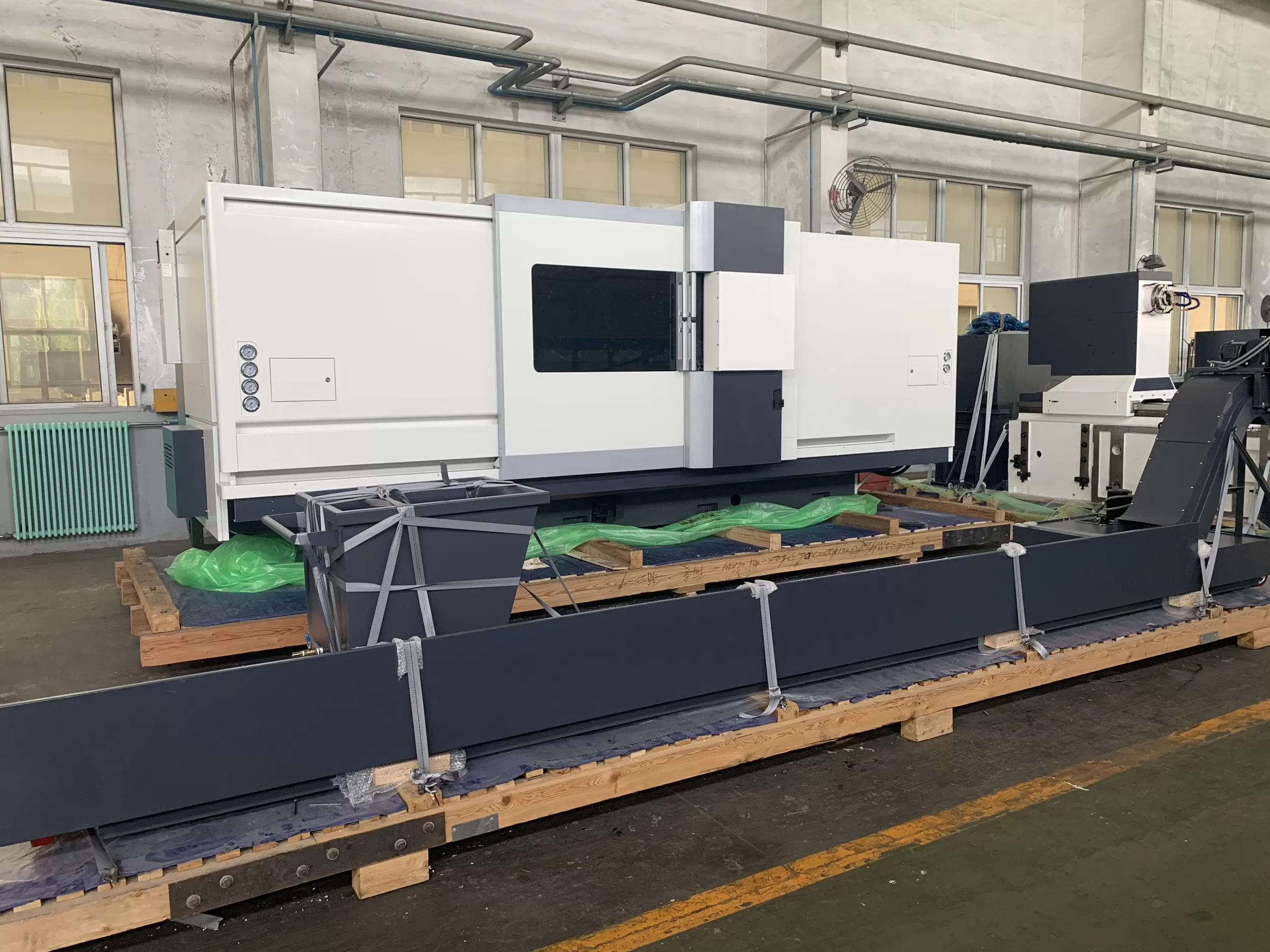

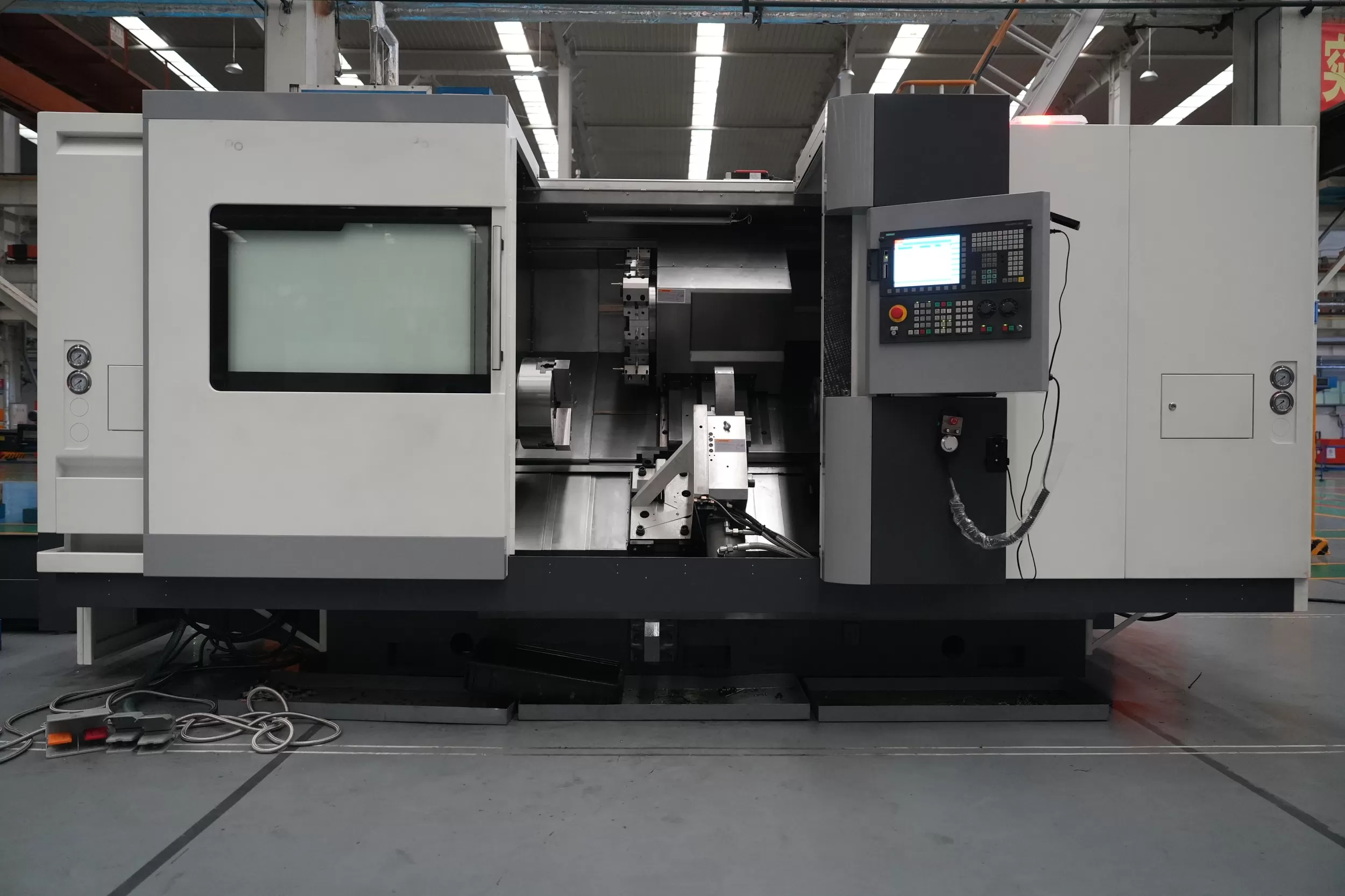

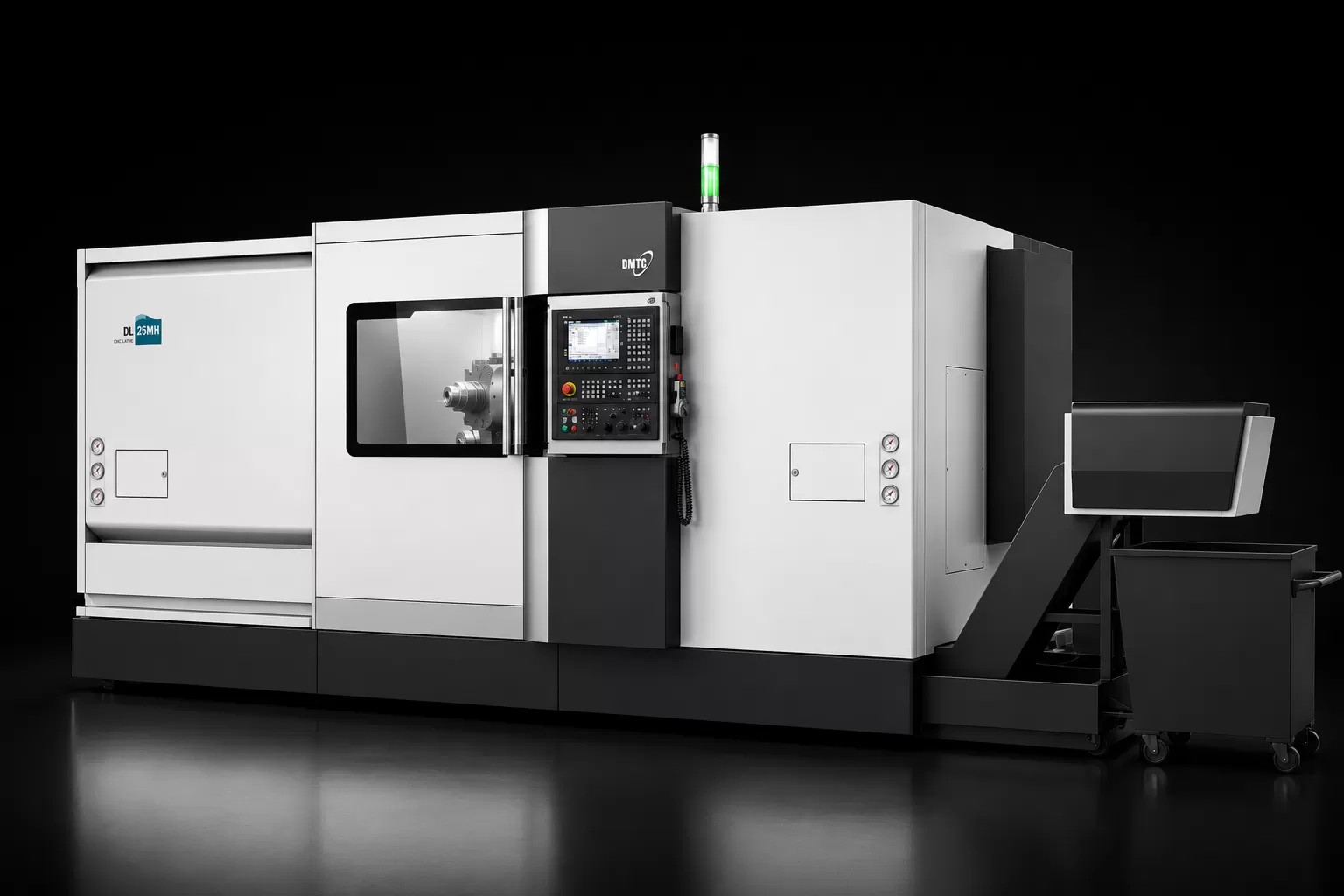

DL-M Serisi CNC Torna Tezgâhları

Ürün Tanıtımı

DL-M Serisi eğik yataklı CNC torna tezgâhları, otomotiv, kalıpçılık, rulman, petrol, madencilik ve genel makine imalatı sektörlerinde kullanılan mil tipi ve disk tipi parçaların işlenmesi için geliştirilmiştir.

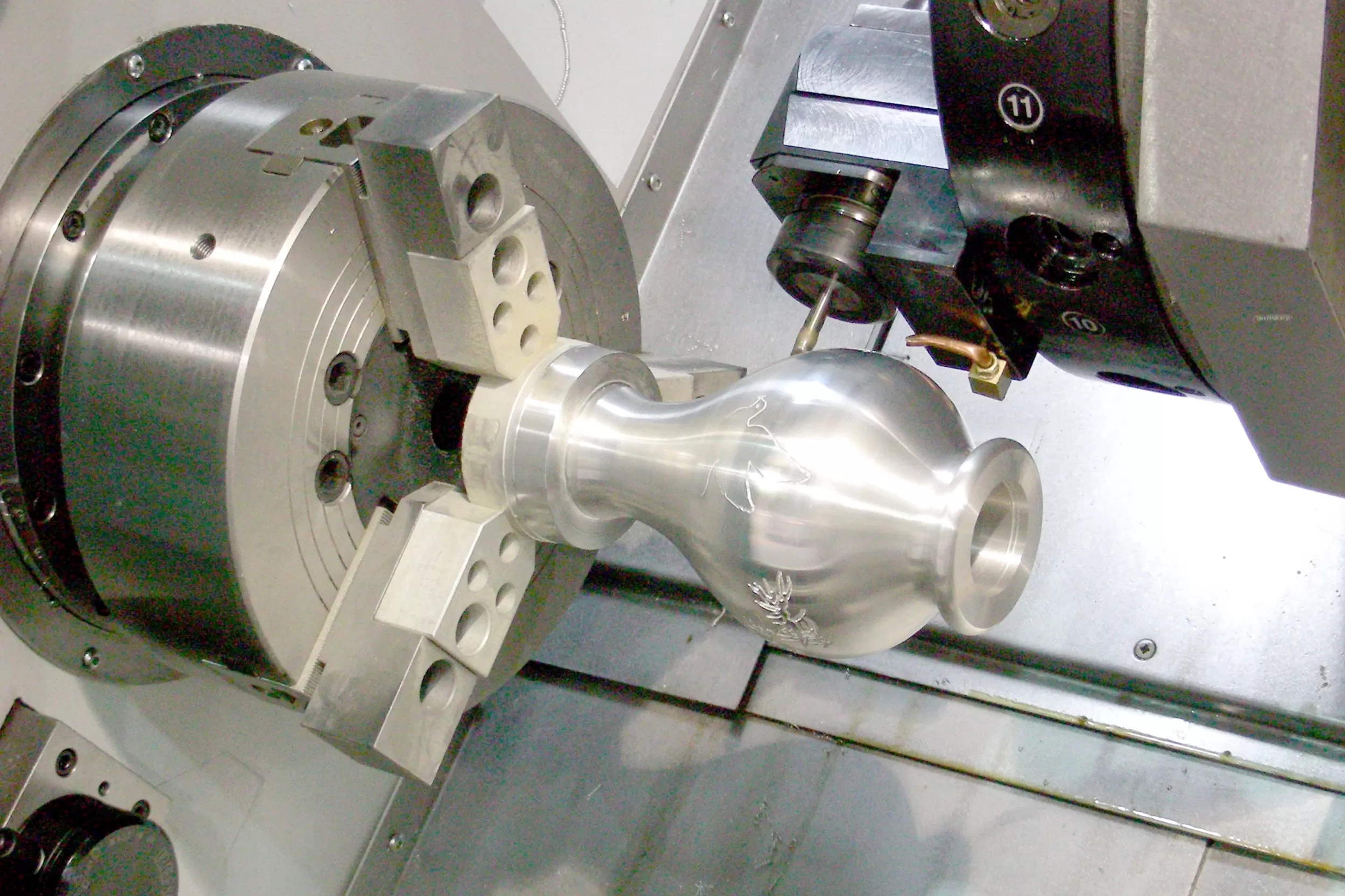

Yüksek performanslı işleme kabiliyeti sayesinde parçalar tek bağlamada birden fazla operasyonla işlenebilir. Tornalama, boralama, delme, raybalama, kılavuz çekme ve pah kırma gibi işlemler otomatik olarak gerçekleştirilerek üretim süreçleri hızlandırılır ve operasyon maliyetleri azaltılır.

DL-M Serisi, yüksek rijitlikli gövde yapısı, hassas eksen hareketleri ve gelişmiş CNC kontrol sistemi sayesinde yüksek hassasiyet, üstün yüzey kalitesi ve uzun süreli güvenilir çalışma performansı sunar.

Paylaş :
Genel Bakış
Ürün Detayları
Teknik Özellikler

Makine Özellikleri

1. Yüksek Performanslı İş Mili

  • İş milinin ön ve arka yataklamasında yüksek hassasiyetli NSK yüksek hızlı rulmanlar kullanılmıştır.
  • Optimize edilmiş ön yükleme sistemi sayesinde yüksek devirlerde kararlı çalışma sağlanır.
  • Geniş yataklama açıklığı ve kutu tip iş mili gövdesi yüksek rijitlik sunar.
  • Ağır talaş kaldırma ve hassas işleme operasyonları için idealdir.

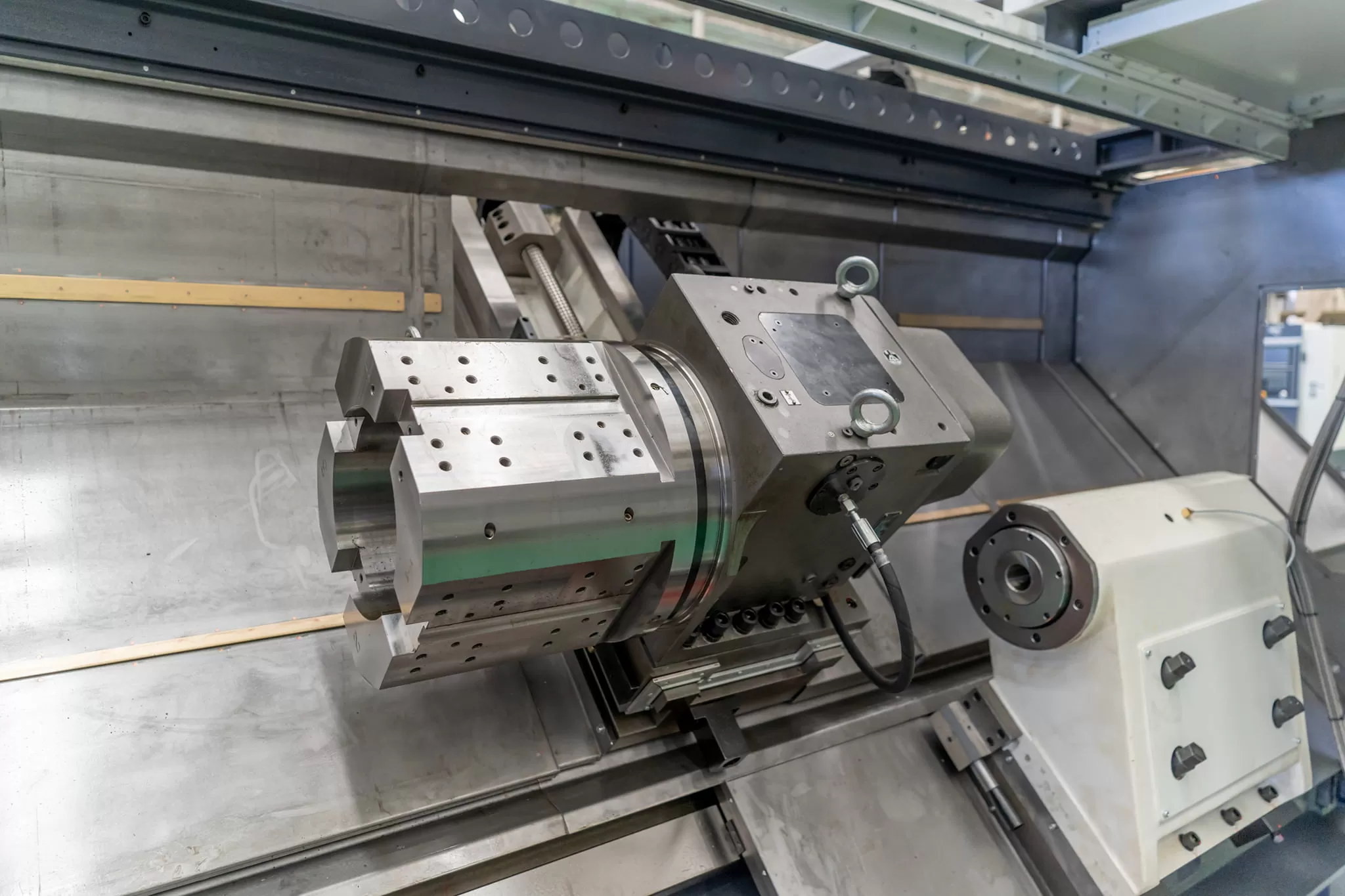

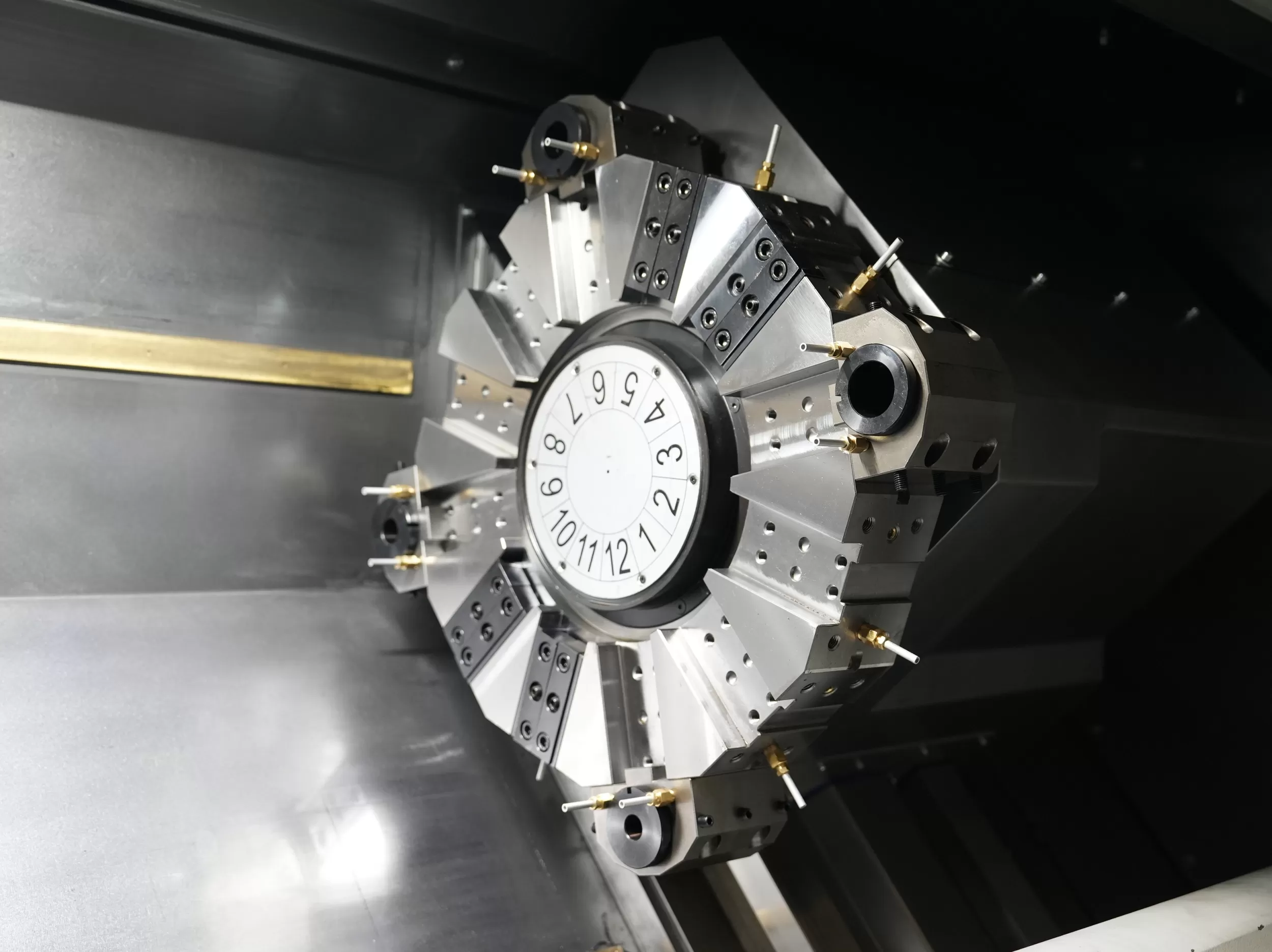

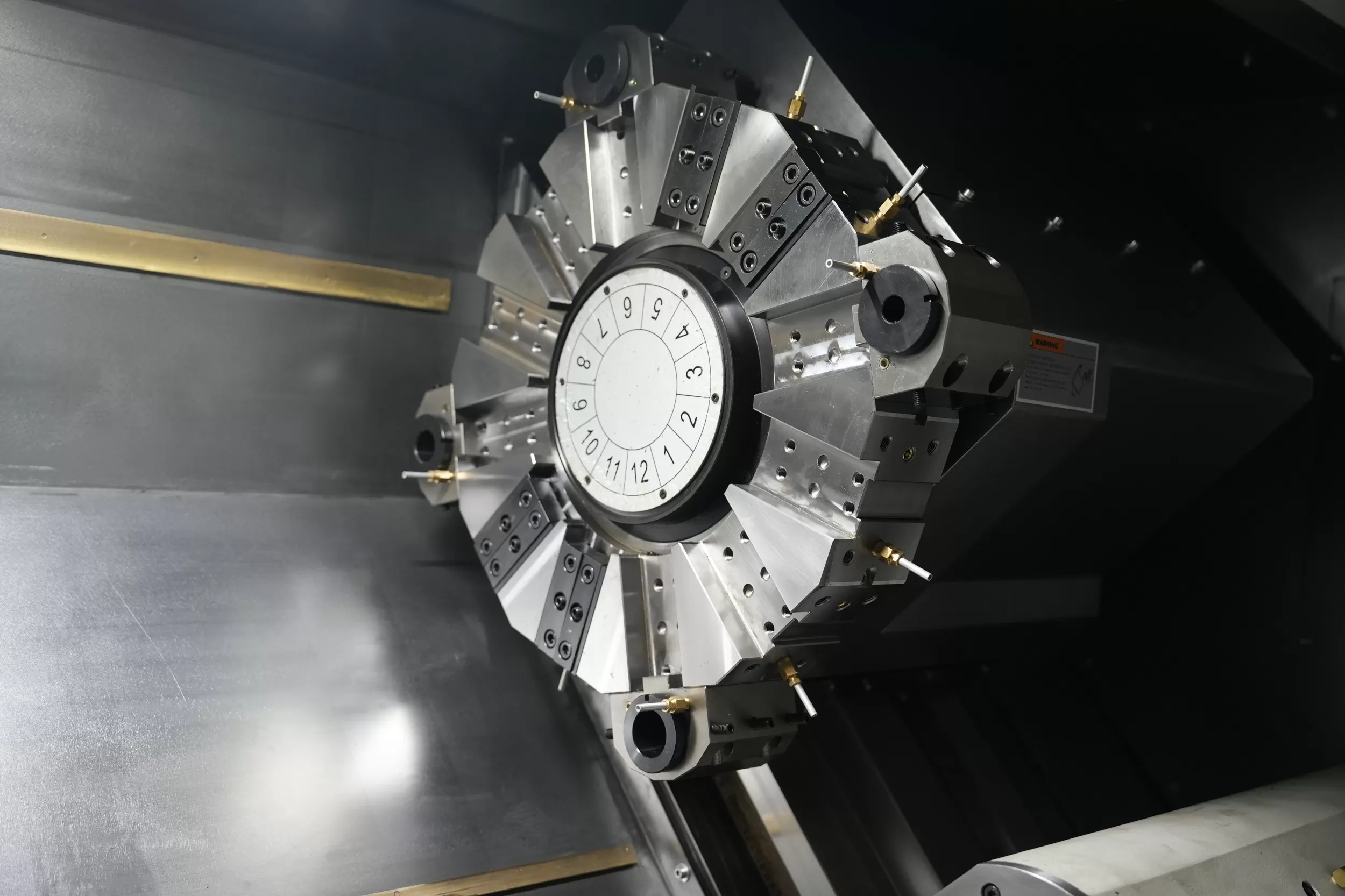

2. Yüksek Rijitlikli Hidrolik Taret

  • Hidrolik taret yapısı yüksek eksenel rijitlik sağlayacak şekilde tasarlanmıştır.
  • Yüksek burulma direnci sayesinde ağır kesme koşullarında dahi kararlı performans sunar.
  • Yüksek tekrarlanabilirlik ve hassas takım konumlandırma özelliğine sahiptir.
  • Uzun ömürlü ve güvenilir çalışma sağlar.

3. Yüksek Hassasiyetli Tahrik Sistemi

  • Hassas bilyalı vida sistemi kullanılmıştır.
  • Lineer makaralı kızaklar yüksek hareket hassasiyeti sunar.
  • Yüksek aktarım verimliliği sayesinde eksen hareketleri hızlı ve kararlıdır.
  • Uzun süreli kullanımda hassasiyetini koruyan yapıya sahiptir.
  • Takım taretinin yüksek hızda ve yüksek doğrulukla konumlandırılmasını sağlar.
Teknik Özellikler   DL-32M DL-32MH
Yatak Üzeri Maksimum Çevirme Çapı mm Φ680 Φ680
Maksimum İşleme Çapı (Mil / Disk) mm Φ440 / Φ630 Φ440 / Φ590
Maksimum İşleme Boyu mm 1000 / 1500 / 2000 / 3000 950 / 1450 / 1950 / 2950
Kızak Sistemi - Kutu Kızak (Box Way) Kutu Kızak (Box Way)
Ayna Çapı inç 15" 15"
İş Mili Burun Tipi - A2-11 A2-11
İş Mili Devir Aralığı dev/dak 2000 2000
İş Mili Delik Çapı mm Φ100 Φ100
Maksimum Çubuk Geçirme Kapasitesi mm Φ80 Φ80
İş Mili Motor Gücü kW 22 / 30 22 / 30
X Ekseni Hareket Mesafesi mm 375 375
Z Ekseni Hareket Mesafesi mm 1020 / 1520 / 2020 / 3020 1020 / 1520 / 2020 / 3020
X / Z Hızlı Hareket Hızı m/dak 12 / 16 12 / 16
Taret Tipi - 12 İstasyonlu Hidrolik Taret 12 İstasyonlu Canlı Takımlı Taret
Takım Kesiti mm 32 × 25 32 × 25
İndeksleme Süresi (Komşu / En Uzak) sn 0,45 / 2,20 0,94 / 1,33
Punta Kovan Çapı mm Φ160 Φ160
Punta Kovan Stroku mm 180 180
X (C) Ekseni Konumlandırma Hassasiyeti mm 0,011 0,011 (C: 44″)
Z Ekseni Konumlandırma Hassasiyeti mm 0,018 / 0,021 / 0,021 / 0,021 0,018 / 0,021 / 0,021 / 0,021
X (C) Ekseni Tekrarlanabilirlik Hassasiyeti mm 0,004 0,004 (C: 18″)
Z Ekseni Tekrarlanabilirlik Hassasiyeti mm 0,007 / 0,009 / 0,009 / 0,009 0,007 / 0,009 / 0,009 / 0,009
CNC Kontrol Ünitesi - FANUC 0i-TF Plus / SIEMENS 828D FANUC 0i-TF Plus / SIEMENS 828D
Makine Ölçüleri (U × G × Y) mm 5962 × 2095 × 2215 (1000 mm) 6461 × 2153 × 2268 (1500 mm) 6961 × 2153 × 2268 (2000 mm) 8349 × 2376 × 2383 (3000 mm) Aynı
Makine Ağırlığı kg 11.000 / 12.000 / 13.000 / 14.500 11.000 / 12.000 / 13.000 / 14.500
● Standart Ekipmanlar ○ Opsiyonel Donanımlar
• DL-M Serisi için 12 istasyonlu hidrolik taret • Takım ölçme sistemi (Tool Presetter)
• DL-MH Serisi için İtalyan üretimi 12 istasyonlu canlı takımlı taret • Yağ buharı ayırıcı (Oil Mist Separator)
• NSK iş mili rulmanları ve X/Z eksen rulmanları • Çubuk sürücü (Bar Feeder) ve parça yakalayıcı

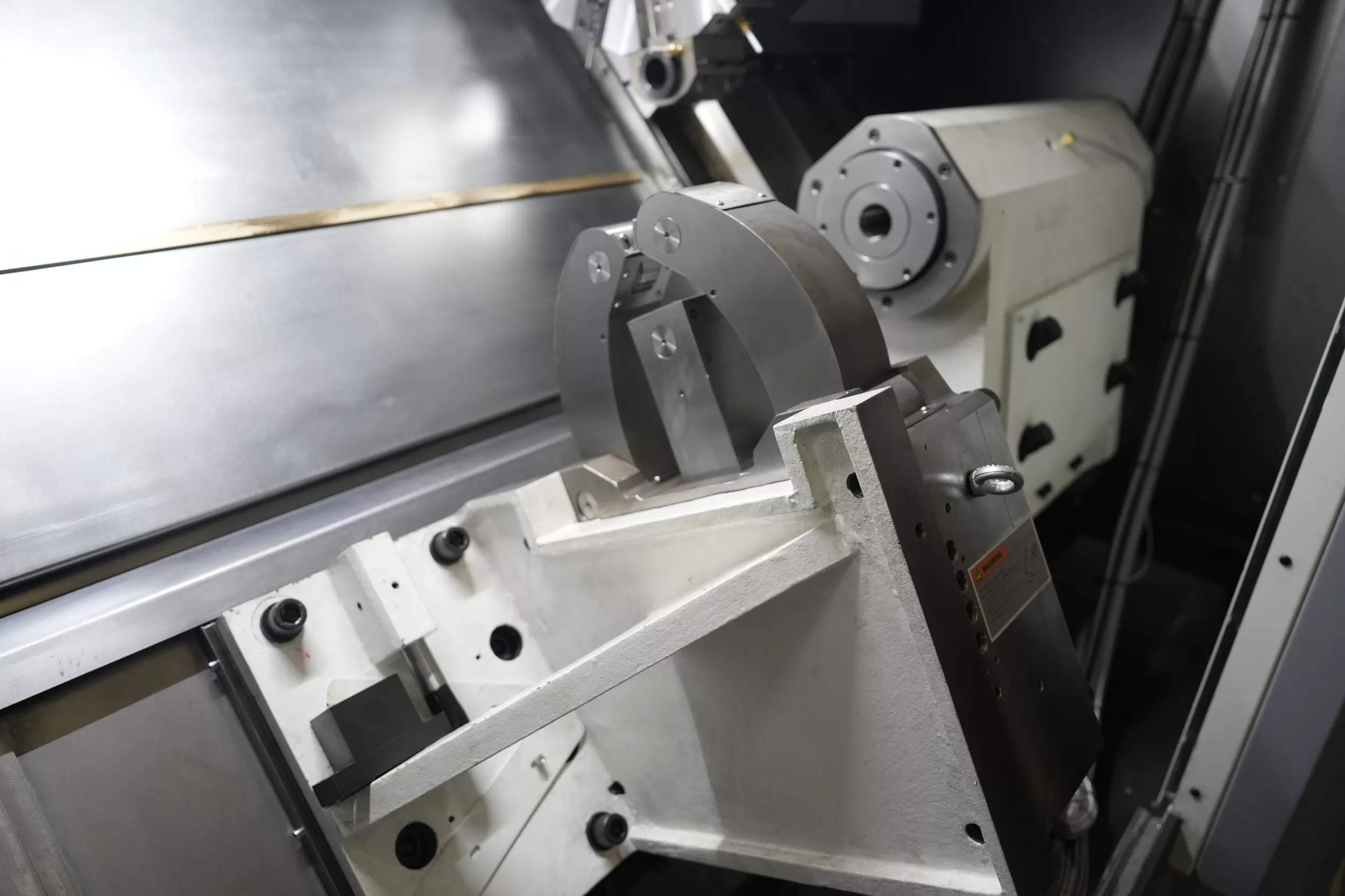

• X/Z THK bilyalı miller ve X/Z THK lineer kızaklar • Alman üretimi hidrolik sabit yatak (Steady Rest)

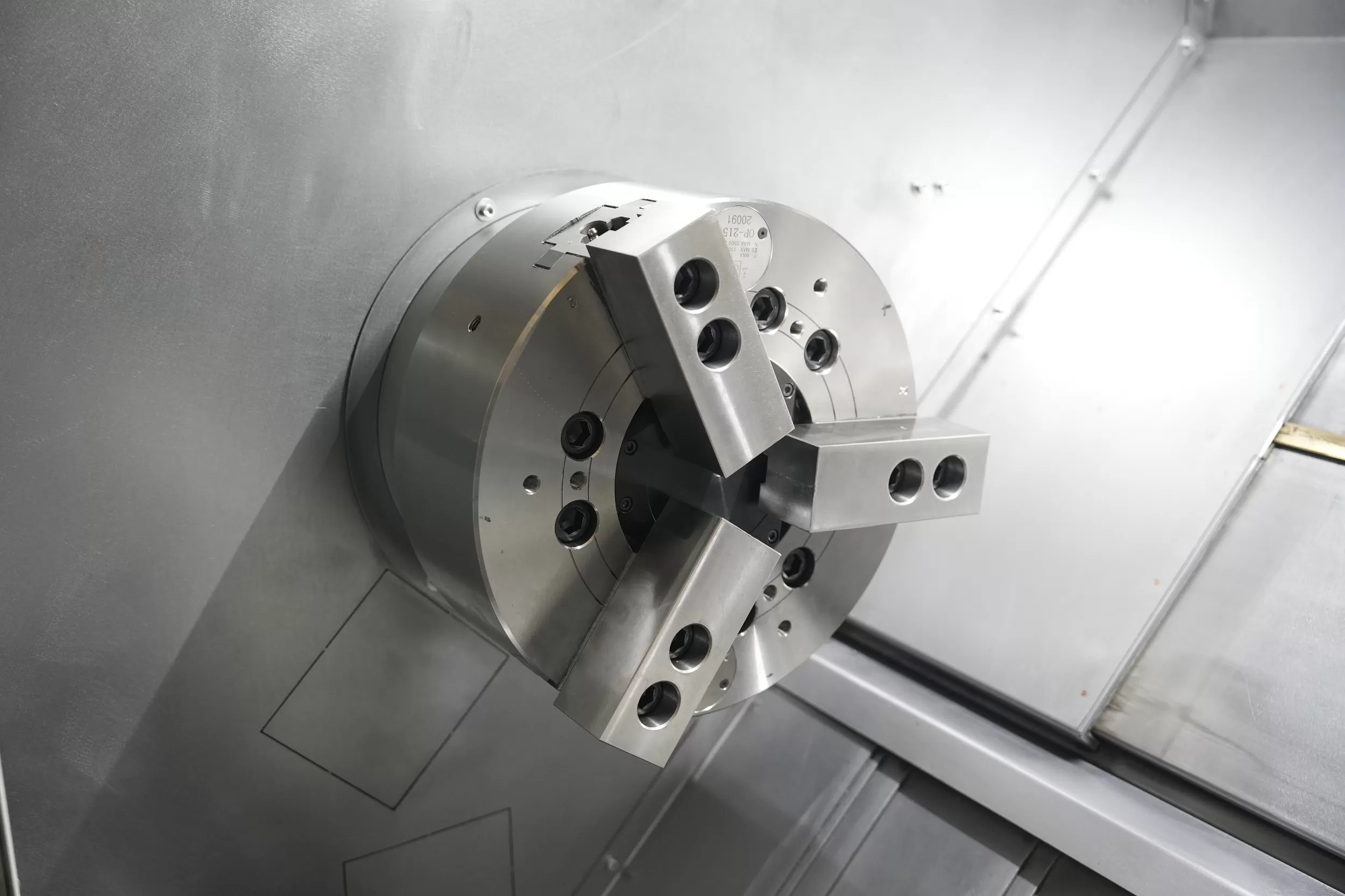

• Hidrolik ayna • Elektrik panosu klima ünitesi

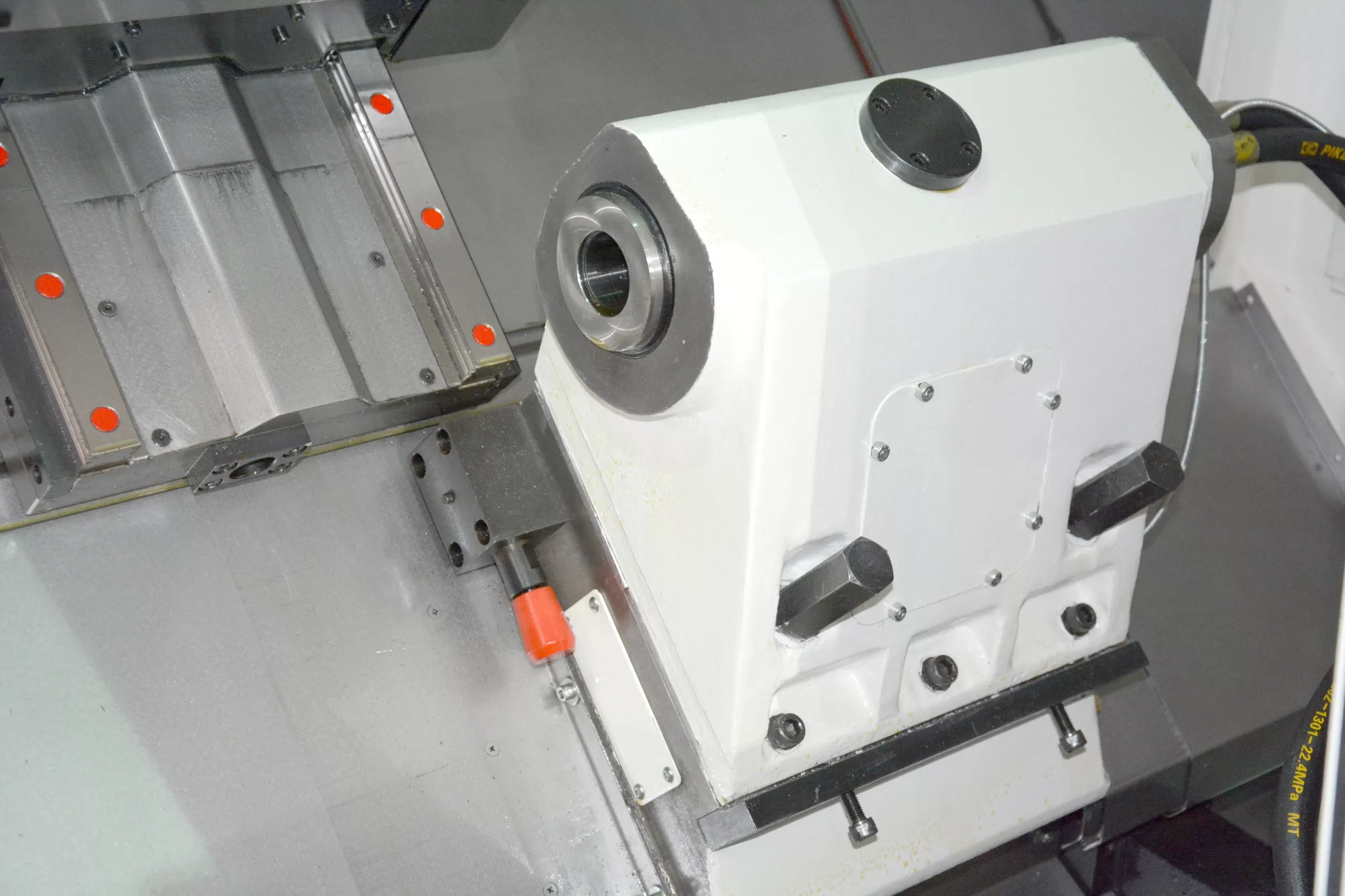

• Hidrolik punta • Boydan delikli hidrolik ayna ve hidrolik silindir
• Elektrik panosu soğutma sistemi • Yerli üretim hidrolik sabit yatak (Steady Rest)
• Otomatik merkezi yağlama sistemi • Otomatik kapı
• DL-MH Serisi için 1 adet eksenel ve radyal canlı takım tutucu
• Standart takım seti
