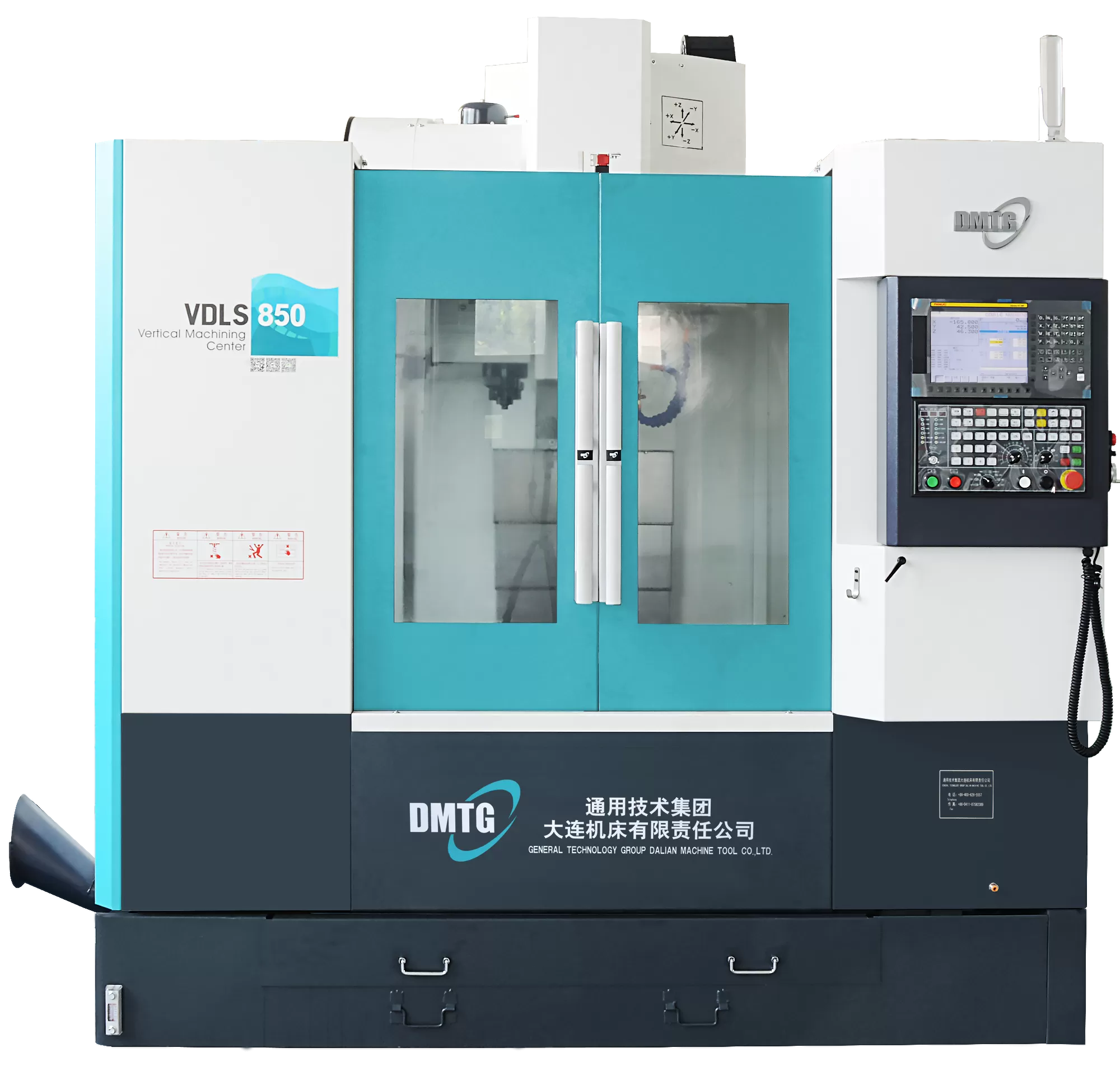

VDLS850

Ürün Tanıtımı

VDLS Serisi Dik İşleme Merkezleri, General Technology Group Dalian Machine Tool Co., Ltd. (DMTG) tarafından geliştirilen yeni nesil CNC işleme merkezleridir. Üstün performans, yüksek verimlilik ve güvenilirlik sunan bu seri, modern üretim tesislerinin ihtiyaç duyduğu hassasiyet ve dayanıklılığı bir araya getirir.

Yüksek rijitlik ve stabilite esas alınarak tasarlanan makine yapısı, ağır işleme koşullarında dahi maksimum performans sağlar. Tam destekli çapraz hareketli tabla tasarımı, yüksek yük taşıma kapasitesi sunarken işleme sırasında oluşabilecek deformasyonları minimum seviyeye indirir.

Geniş açıklıklı ters “T” tipi kolon yapısı, yüksek hızlı kesme operasyonlarında titreşim ve deformasyonu etkin şekilde azaltarak işleme hassasiyetini artırır. Yüksek hızlı direkt tahrikli iş mili ise üstün yüzey kalitesi ve hassas işleme performansı sağlar.

Gelişmiş talaş tahliye sistemi sayesinde talaşlar hızlı ve verimli şekilde uzaklaştırılarak kesintisiz üretim ve yüksek işleme verimliliği elde edilir.

VDLS Serisi; tek parça üretimlerinden seri üretim uygulamalarına kadar geniş bir kullanım alanına sahip olup, özellikle otomotiv, enerji, elektrik üretimi ve genel makine imalatı sektörleri için ideal bir çözümdür.

Paylaş :
Genel Bakış
Ürün Detayları
Teknik Özellikler

Ana Performans ve Özellikler

1. Yüksek Verimlilik

  • Üç eksenin hızlı hareket (rapid traverse) hızları %50 oranında artırılmıştır.
  • Direkt tahrikli iş milinin takım değiştirme süresi önemli ölçüde iyileştirilmiş olup, kullanıcıya yüksek verimli işleme performansı sunar.

2. Yüksek Rijitlik

  • Ana gövde ve temel yapısal bileşenlerin tamamı dökme demirden üretilmiştir.
  • Kesme kuvvetleri ve makinenin kendi ağırlığı etkin şekilde absorbe edilerek yüksek hassasiyetli işleme sağlanır.

3. Yüksek Performanslı İş Mili

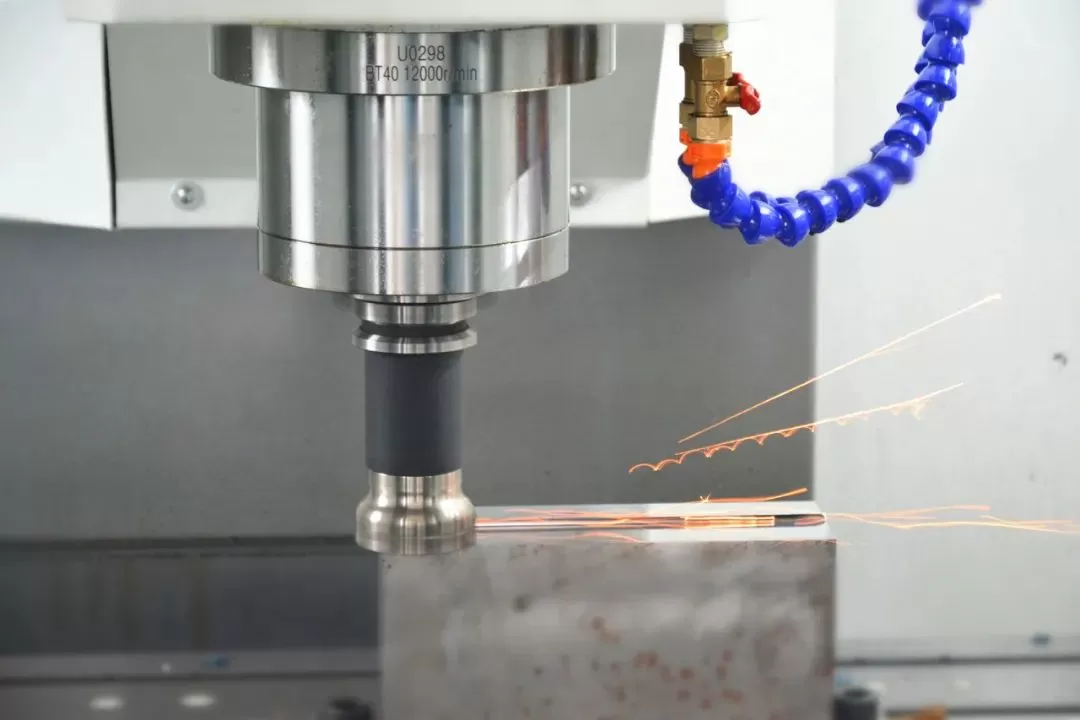

  • Yüksek performanslı hassas iş mili rulmanları ile donatılmıştır.
  • Maksimum 12.000 dev/dak (rpm) dönüş hızına ulaşabilir.
  • İş mili yağ soğutma sistemi sayesinde sıcaklık artışı etkin şekilde kontrol edilir.

4. Takım Değiştirici Sistemi

  • 24 istasyonlu robot kollu otomatik takım değiştirici ile donatılmıştır.
  • Hızlı ve güvenilir takım değişimi sağlar.
  • Kararlı performansı sayesinde takım değiştirme sürelerini azaltarak üretim verimliliğini artırır.

5. Lineer Eksen Tahrik Yapısı

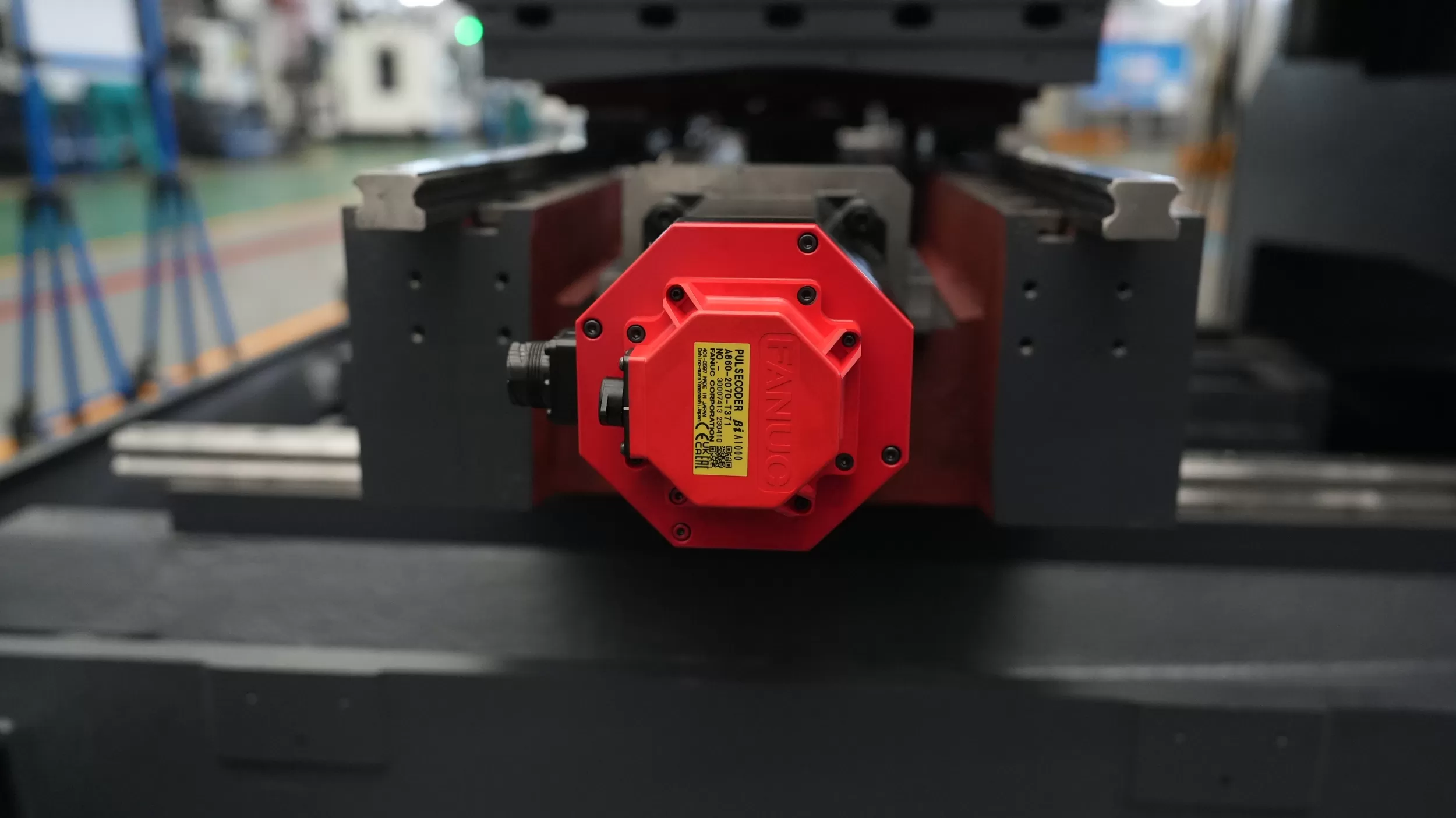

  • Bir ucu sabit, diğer ucu destekli tahrik yapısı kullanılmıştır.
  • Ön gerilimli bilyalı vida sistemi ile birlikte çalışarak hassas ve verimli eksen hareketleri sağlar.

6. İş Mili Tahrik Sistemi

  • İş mili ve motor yüksek hızlı kaplin ile doğrudan bağlanmıştır.
  • Güç aktarımındaki mekanik kayıplar minimum seviyeye indirilmiştir.

7. Üç Eksen Lineer Kızak Sistemi

  • Hassas, sessiz ve titreşimsiz hareket sağlar.
  • İsteğe bağlı olarak makaralı (roller tip) lineer kızak seçeneği sunulmaktadır.

8. Büyük Çaplı C3 Sınıfı Bilyalı Vidalar

  • Isıl genleşmeyi önlemek amacıyla ön gerilimli yapı kullanılmıştır.
  • Bilyalı vida rulmanlarında temas contalı rulmanlar kullanılarak güvenilir çalışma sağlanmıştır.

9. Talaş Tahliye Sistemi

  • Ekonomik ve pratik spiral talaş konveyörü seçeneği sunar.
  • Zincirli talaş konveyörü ile farklı talaş türlerinin güvenilir ve etkin şekilde uzaklaştırılması sağlanır.

10. Soğutma Sistemi

  • Büyük hacimli soğutma sıvısı tankı ile donatılmıştır.
  • Yüksek debili iş mili soğutma sistemi, işleme sırasında oluşan sıcaklık artışını azaltır.
  • Opsiyonel yüksek debili yıkama sistemi sayesinde talaşların etkin şekilde uzaklaştırılması sağlanır.

11. Merkezi Yağlama Sistemi

  • Verimli merkezi yağlama sistemi ile tüm hareketli parçaların düzenli yağlanması sağlanır.
  • Optimum yağlama aralıkları sayesinde bileşen ömrü uzatılır ve bakım ihtiyacı azaltılır.

12. Yağ-Su Ayırıcı Sistemi

  • Yağ ve su arasındaki yoğunluk farkına dayalı çöktürme prensibi ile çalışır.
  • Kesme sıvısındaki yağın ayrıştırılmasını sağlayarak soğutma sıvısının verimli dolaşımını destekler.

13. Opsiyonel Otomatik Kapı

  • Hassas ve güvenilir çalışma özelliğine sahiptir.
  • Otomatik üretim hatları ve endüstri 4.0 uygulamaları için uygun altyapı sunar.
Teknik Özellikler   VDLS850
Tabla Ölçüsü (U × G) mm 1000 × 500
Maksimum Tabla Yükü kg 600
T Kanal Sayısı × Genişliği × Aralığı mm 5 × 18 × 100
X Ekseni Hareket Mesafesi mm 860
Y Ekseni Hareket Mesafesi mm 510
Z Ekseni Hareket Mesafesi mm 560
Kızak Sistemi (X/Y/Z) - Lineer Kızak
İş Mili Merkezi - Kolon Mesafesi mm 607
İş Mili Ucu - Tabla Mesafesi mm 145 ~ 705
İş Mili Motor Gücü kW 7,5 / 11
Maksimum İş Mili Devri dev/dak 12.000
İş Mili Tahrik Tipi - Kayış Tahrikli
Opsiyonel İş Mili Devri dev/dak 8.000 (Direkt Tahrikli)
İş Mili Konikliği - BT40 (7:24)
X / Y / Z Hızlı Hareket Hızı m/dak 36 / 36 / 30
Maksimum Kesme İlerlemesi m/dak 10
Takım Magazin Kapasitesi Adet 24
Takım Değiştirici Tipi - Kollu Tip (ATC)
Takım Tutucu Tipi - BT40
Maksimum Takım Ağırlığı kg 8
Maksimum Takım Çapı mm Ø78 / Ø155*
Takım Değişim Süresi (T-T) sn 2,7
Konumlandırma Hassasiyeti (X/Y/Z) mm 0,008 / 0,008 / 0,008
Tekrarlanabilirlik Hassasiyeti (X/Y/Z) mm 0,005 / 0,005 / 0,005

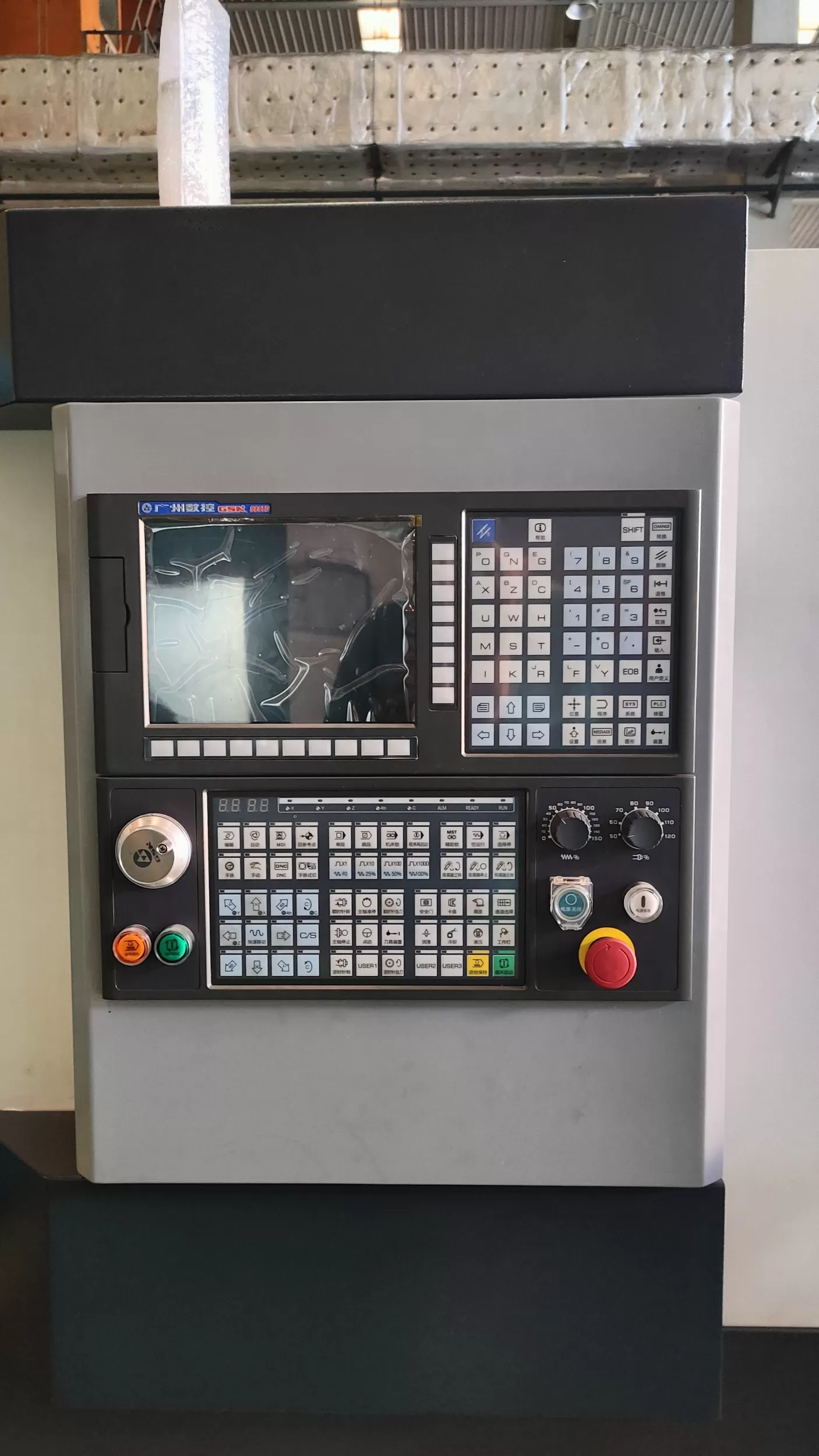

CNC Kontrol Ünitesi - FANUC 0i-MF Plus / SIEMENS 828D / MITSUBISHI M80B
Makine Ölçüleri (U × G × Y) mm 2496 × 2530 × 2679
Makine Ağırlığı kg 5.600
● Standart Ekipmanlar ○ Opsiyonel Ekipmanlar
• 24 takımlı kollu tip ATC • Makaralı (Roller) lineer kızak
• Bilyalı vidalı mil ve lineer kızak sistemi • İş milinden soğutma (TSC) ve yüksek basınç ünitesi
• İş mili yağ soğutucu • Yüksek debili yıkama sistemi

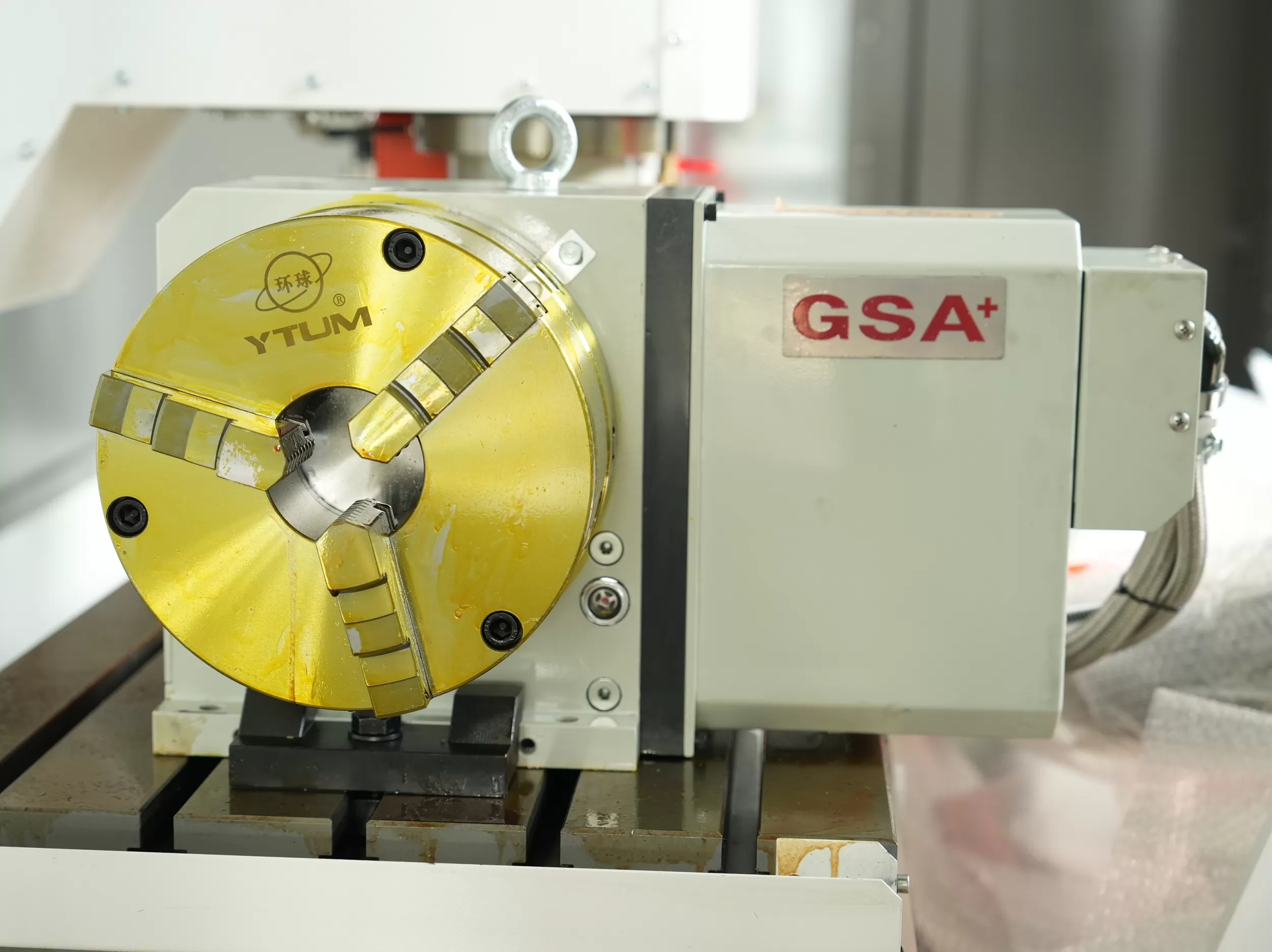

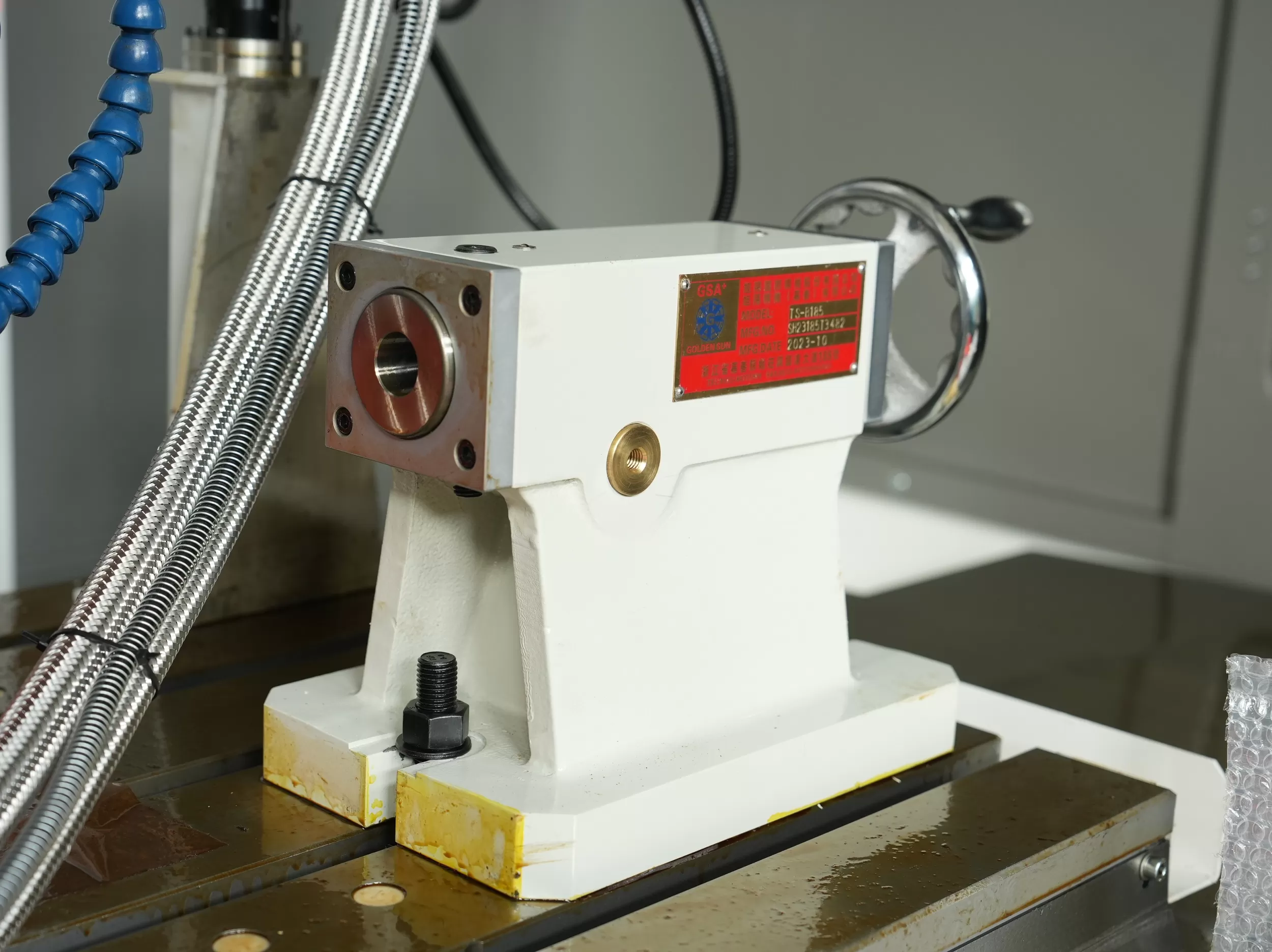

• İş mili etrafından soğutma sistemi • 4. eksen döner tabla
• İş mili hava üfleme sistemi • Elektrik panosu klima ünitesi
• Elektrik panosu soğutma ünitesi • Zincirli talaş konveyörü ve talaş arabası
• Kompakt yağ-su ayırıcı • Takım ölçme probu ve iş parçası ölçme probu
• Vidalı tip talaş konveyörü • M30 otomatik güç kapatma fonksiyonu
• Rijit kılavuz çekme (Rigid Tapping)
• İş parçası soğutma sistemi
• Hava tabancası
• Otomatik merkezi yağlama sistemi
